Снятие
Снимите коробку передач.
Нанесите на петли капота установочные метки и снимите капот.
Снимите корпус воздушного фильтра, радиатор и распределительный бачок.
Отсоедините провода от клемм аккумуляторной батареи.
На автомобилях с карбюраторными двигателями
Отсоедините топливопроводы и тягу от сектора управления дроссельными заслонками.
Отсоедините шланги системы охлаждения и вакуумные шланги.
На автомобилях с двигателями с системой впрыска топлива
Снимите кожух подачи воздуха.
Отсоедините топливопроводы.
Снимите кронштейн топливопроводов, установленный рядом с расходомером воздуха.
На автомобилях с двигателем с впрыском топлива отсоедините тягу от рычага управления дроссельной заслонкой, а на автомобилях с карбюраторными двигателями отсоедините тягу от сектора управления дроссельными заслонками, после чего выведите тягу из промежуточной опоры.
Отсоедините шланги системы охлаждения и вакуумные шланги.
На всех автомобилях
Снимите защитную крышку и разъедините штепсельный разъем коммутатора системы зажигания.
Отсоедините колодки от дополнительного сопротивления катушки зажигания.
Разъедините многоконтактный разъем монтажного блока и выньте пучок проводов из держателей на брызговике крыла.
Зачальте двигатель.
Отсоедините перемычку на «массу», расположенную рядом с катушкой зажигания.
Снимите кронштейны левой и правой подвески двигателя.

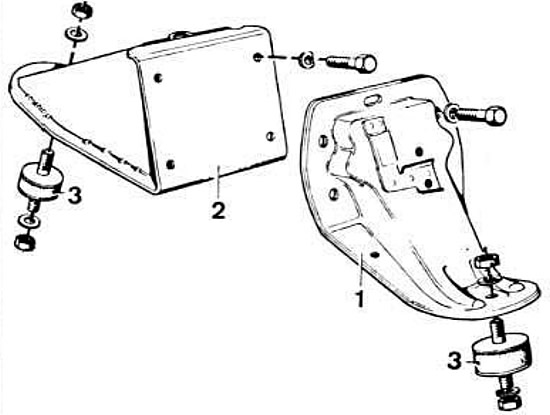

Кронштейны подвески двигателя:
1 — кронштейн левой подвески; 2 — кронштейн правой подвески; 3 — опоры.
Поднимите двигатель и выведите его из моторного отсека.
Установка
Установите двигатель на опоры и затяните болты крепления подушек опор.
Присоедините перемычку на «массу» рядом с катушкой зажигания.
Соедините многоконтактный разъем монтажного блока.
Присоедините колодки к дополнительному сопротивлению катушки зажигания и к коммутатору системы зажигания.
Присоедините шланги системы охлаждения, вакуумные шланги и топливопроводы в последовательности, обратной снятию двигателя.
На автомобилях с двигателем с впрыском топлива присоедините тягу управления дроссельной заслонкой к рычагу. На автомобилях с карбюраторными двигателями присоедините тягу к сектору управления дроссельными заслонками.
Установите расширительный бачок и радиатор.
Установите корпус воздушного фильтра.
Поставьте на место капот, установите петли в соответствии с нанесенными при снятии двигателя метками. При необходимости отрегулируйте положение капота таким образом, чтобы он имел одинаковые зазоры с правым и левым крылом.
Установите коробку передач.
Присоедините провода к клеммам аккумуляторной батареи.
