Детали заднего моста

            0

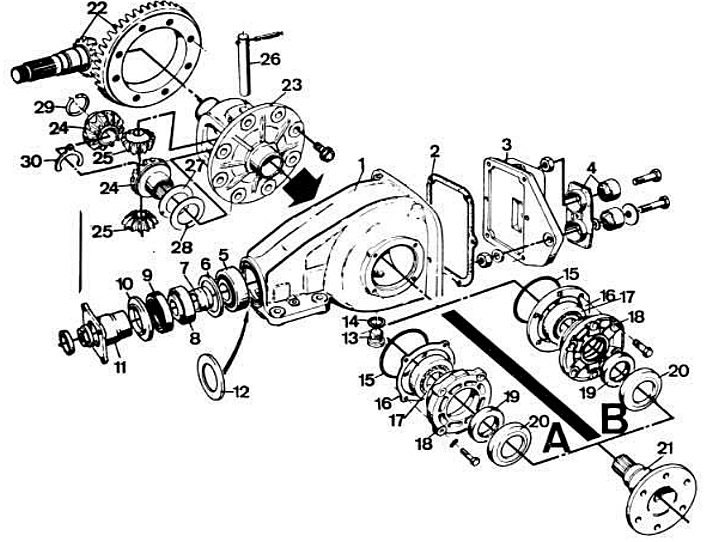

Детали заднего моста:

А — до августа 1979 г.; В — с августа 1979 г.

1 — картер заднего моста; 2 — прокладка; 3 — задняя крышка; 4 — качающаяся опора крепления заднего моста; 5, 8, 17 — конические роликовые подшипники; 6 — регулировочное кольцо расстояния между торцом ведущей шестерни и осью дифференциала; 7 — сжимающаяся втулка; 9 — сальник; 10 — дистанционная втулка; 11 — фланец ведущей шестерни; 12 — упорная шайба; 13 — пробка с конической резьбой; 14 — шайба; 15 — уплотнительное кольцо; 16 — прокладка; 18 — крышка подшипника дифференциала; 19 — манжета боковой крышки дифференциала; 20 — пылеотражатель; 21 — выходной вал дифференциала; 22 — ведущая и ведомая шестерни главной передачи; 23 — коробка дифференциала; 24 — полуосевые шестерни; 25 — сателлиты; 26 — ось сателлитов; 27 — регулировочная шайба; 28 — опорная шайба; 29 — стопорное кольцо; 30 — предохранитель.
