Снятие и установка вентилятора отопителя (BMW 3 Series E46)

Кондиционер

Снятие

1. Снимите воздухосборную коробку в двигательном отсеке, обратитесь к Разделу Снятие и установка коробки воздухозаборника.

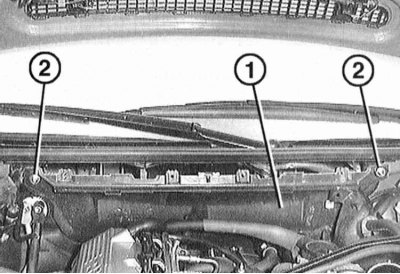

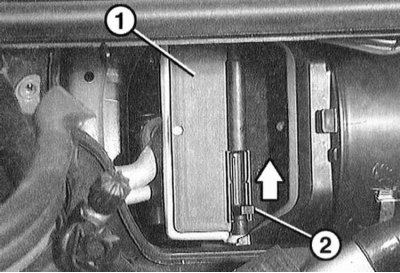

2. Отверните болты крепления и снимите запорную стенку отопителя «1» со стенки двигательного отсека «2», немного отклонив ее наверх.



3. Снимите заслонки свежего воздуха «1» слева и справа, для чего отклоните рычаг «2» вверх.

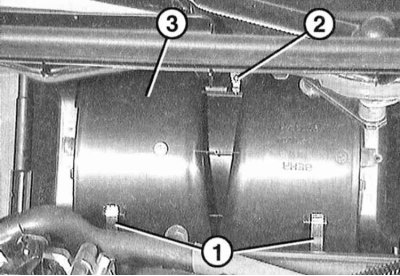

4. Отсоедините зажимы «1», выверните винты «2» и снимите крышку «3» электродвигателя вентилятора.

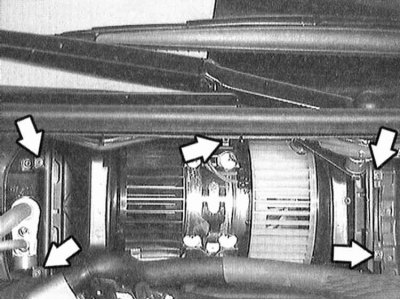

5. Выверните винты (стрелки на иллюстрации) и снимите крышку вентилятора.

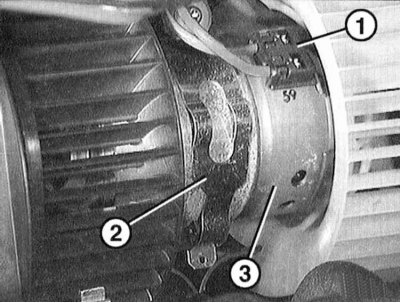

6. Расстыкуйте разъем «1».

7. Раскройте скобу «2» и откиньте ее наверх.

8. Модели 320i, 323i, 328i: Снимите верхнюю крышку двигателя, обратитесь к Разделу Свечи зажигания.

9. Отсоедините и выньте электродвигатель вентилятора «3» с крыльчаткой вперед. При этом электродвигатель сзади немного приподнимите.

Установка

10. Вставьте электродвигатель вентилятора. При этом следите за тем, чтобы планка задней крышки зафиксировалась в заднем окне двигателя.

11. Опустите скобы крепления и зафиксируйте.

12. Состыкуйте разъем на двигателе.

13. Закрепите верхнюю крышку пятью болтами.

14. Вставьте крышку электродвигателя вентилятора и закрепите ее сверху. Прижмите снизу две скобы.





15. Соедините заслонки свежего воздуха слева и справа и зафиксируйте их, для чего сместите рычаг вниз.

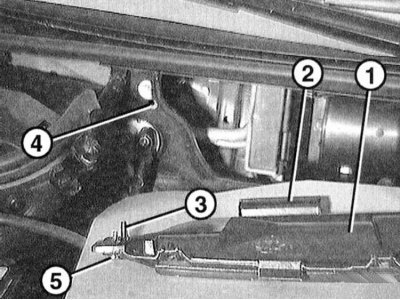

16. Соедините запорную стенку отопителя «1» двумя держателями «2» внизу в стенке двигательного отсека. Вставьте крышку обоими штифтами «3» в отверстия «4» стенки отсека и закрепите двумя винтами «5». На сопроводительной иллюстрации показана только левая половина крышки.

17. Установите воздухосборную коробку в двигательном отсеке, обратитесь к Разделу Снятие и установка коробки воздухозаборника.

18. Модели 320i, 323i, 328i: Установите верхние крышки двигателя, обратитесь к Разделу Свечи зажигания.

Отопитель без кондиционера

Снятие

19. Снимите воздухосборную коробку в двигательном отсеке, обратитесь к Разделу Снятие и установка коробки воздухозаборника.





20. Снимите запорную стенку отопителя.

21 Отверните четыре болта крепления крыльчатки вентилятора и снимите ее.

22. Отверните болт крепления крышки электродвигателя вентилятора и снимите ее.

23. Расстыкуйте разъем.

24. Раскройте скобу крепления электродвигателя и откиньте вверх.

25. Модели 320i, 323i, 328i: Снимите верхние крышки двигателя, обратитесь к Разделу Свечи зажигания.

26. Отведите вперед электродвигатель с крыльчаткой и выньте. При этом немного приподнимите электродвигатель назад.

Установка

27. Установите электродвигатель. При этом следите за тем, чтобы планка задней крышки зафиксировалась в заднем окне двигателя.

28. Откиньте вниз скобу и зафиксируйте ее.

29. Состыкуйте разъем электродвигателя.

30. Установите крышку электродвигателя и закрепите болтом.

31. Установите крышку колеса вентилятора и закрепите четырьмя винтами.



32. Установите запорную стенку отопителя.



33. Установите воздухосборную коробку в двигательном отсеке, обратитесь к Разделу Снятие и установка коробки воздухозаборника.

34. 320i, 323i, 328i: Установите верхние крышки двигателя.
