Снятие и установка блока управления отопителя / кондиционера

            0

Кондиционер



Снятие



1. Снимите радиоприемник, обратитесь к Разделу Снятие и установка радиоприемника.

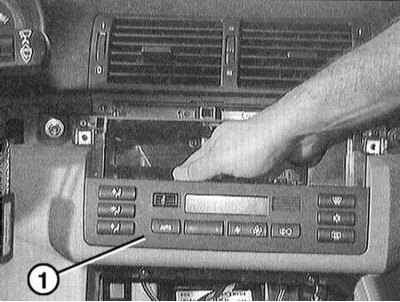

2. Возьмите блок управления -1- через проем радиоприемника и с силой вытяните его. Сверху и снизу блок управления крепится двумя скобами.

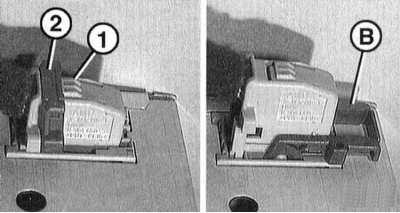

3. С обратной стороны расстыкуйте все штекерные соединения. Для этого вдавите лапку -1- и поверните скобу -2- на угол 90° -В-. Таким образом, штекер вынимается из направляющей.

4. Снимите блок управления.

Установка



5. Проверьте надежность установки скоб крепления на блоке управления. При необходимости вставьте на место выпавшие скобы.

6. Состыкуйте все штекерные соединения сзади блока управления и зафиксируйте их. При стыковке штекеров скоба должна находиться в положении -В-. В результате поворота скобы штекер вводится в направляющую. Зафиксируйте стопорную скобу.


7. Вставьте блок управления в проем монтажной рамки, одновременно вдавив и зафиксировав.

8. Установите радиоприемник, обратитесь к Разделу Снятие и установка радиоприемника.

Отопление без кондиционера



Снятие



9. Снимите радиоприемник, обратитесь к Разделу Снятие и установка радиоприемника.

10. Снимите все три регулятора.

11. Выверните два винта под регуляторами вентилятора отопителя и выверните распределитель воздуха.

12. Подденьте передний козырек блока управления и снимите его.

13. Выверните четыре винта крепления монтажной рамки.

14. Освободите скобы блока управления слева и справа. Сместите блок управления внутрь и снимите монтажную рамку.

15. Снимите с обратной стороны блока управления валик привода, для чего вдавите фиксирующую скобу.

16. Отсоедините тягу и выньте ее.

17. Расстыкуйте разъем микровыключателя.

18. Выньте блок управления.

19. Выньте микровыключатель, для чего разожмите скобы и освободите выключатель.

Установка



20. Установите микровыключатель так, чтобы клавиша показывала вверх.

21. Вставьте блок управления в проем.

22. Состыкуйте разъем.

24. Соедините валик привода заслонок воздухораспределителя и зафиксируйте его.

25. Вставьте монтажную рамку и закрепите ее винтами.

26. Зафиксируйте блок управления.

27. Поставьте на место передний козырек и закрепите его винтами.

28. Поставьте на место регуляторы, проверьте надежность их положения.

29. Установите радиоприемник, обратитесь к Разделу Снятие и установка радиоприемника .
