Проверка и регулировка приоткрытия и прикрытия дроссельной заслонки 2-й камеры

Полностью вдвиньте толкатель сервопривода дроссельной заслонки 1-й камеры (см. соответствующий параграф). При этом пневмопривод дроссельной заслонки 2-й камеры должен быть под атмосферным давлением.

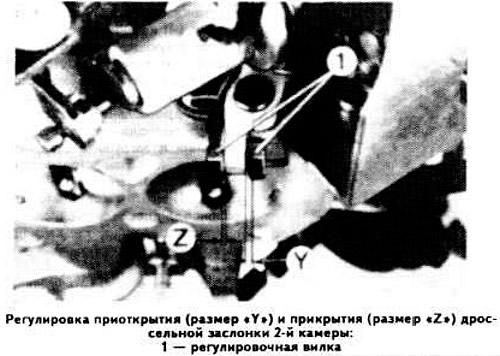

При закрытой дроссельной заслонке 2-й камеры измерьте зазор «Y», определяющий ее приоткрытие, и зазор «Z», определяющий ее прикрытие (см. фото), которые должны быть соответственно 1,3-1,7 мм и 0,1-0,5 мм. Измерение производится в месте наименьшего зазора. При отклонении от нормы добейтесь надлежащих зазоров подгибанием вилки 1.
