Проверка, регулировка и замена выключателей дроссельной заслонки (BMW 3 Series E30)

Проверка

Отсоединить разъем выключателя дроссельной заслонки.

Подключить к контактам выключателя дроссельной заслонки «2» и «18» омметр. Заданное значение: 0 Ом.

Дать рычагом дроссельной заслонки немного газа. Должен быть слышен щелчок выключателя и сопротивление должно измениться до бесконечности.

Подключить к контактам выключателя дроссельной заслонки «3» и «18» омметр. Заданное значение: 0 Ом.

Дать рычагом дроссельной заслонки полный газ. Должен быть слышен щелчок выключателя и сопротивление должно снизиться до нуля.

Регулировка

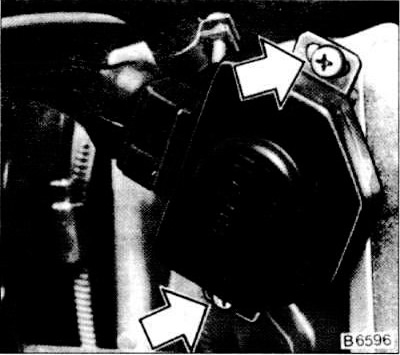

Ослабить винты крепления (стрелки), не отворачивая.

Повернуть выключатель так, чтобы при закрытой дроссельной заслоне сопротивление было около 0 Ом.

При небольшом открытии дроссельной заслонки сопротивление должно измениться до бесконечности.

При отпускании значение сопротивление должно опять упасть до 0 Ом.

Замена

Отсоединить разъем с тремя контактами.

Отвернуть винты крепления (стрелки) и снять выключатель с оси дроссельной заслонки.

Надеть выключатель дроссельной заслонки на ось. отрегулировать его и затянуть винты.

Подсоединить разъем с тремя контактами.
