Снятие и установка, проверка термовременного выключателя (BMW 3 Series E30)

Термовременной выключатель ограничивает время впрыска пускового клапана в зависимости от температуры двигателя.

Дефектный термовременной выключатель затрудняет запуск двигателя.

Снятие

Отсоединить разъем термовременного выключателя.

Отвернуть термовременной выключатель.

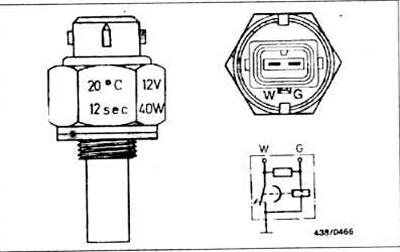

На шестиграннике выключателя гравировкой обозначена длительность включения (на рис.: 12 секунд при температуре 20°C). Устанавливаются только термовыключатели с длительностью включения 8 секунд при температуре 35°C.

Разогреть термовременной выключатель до соответствующей температуры, для чего поместить его в водяную ванну.

Замерить сопротивления при температуре 30°C. Заданные значения:

• между клеммой «G» и массой (корпусом): 25-40 Ом;
• между клеммой «W» и массой: 0 Ом (короткое замыкание);
• между клеммами «G» и «W»:25-40 Ом.

Замерить сопротивления при температуре 40°C. Заданные значения:

• между клеммой «G» и массой (корпусом): 50-80 Ом;
• между клеммой «W» и массой: 100-200 Ом;
• между клеммами «G» и «W»: 50-80 Ом.

При отклонениях от заданных значений заменить термовременной выключатель.

Установка

Ввернуть термовременной выключатель.

Проверить уровень охлаждающей жидкости, при необходимости долить.



Удалить воздух из системы охлаждения.
