Замена обратного клапана сервопривода дроссельной заслонки 1-й камеры

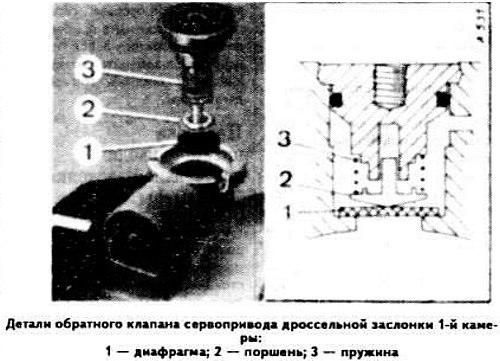

Обратный клапан установлен в канале подвода разрежения к сервоприводу. Основными деталями обратного клапана являются диафрагма 1, поршень 2 и пружина 3. Для замены обратного клапана:

• снимите карбюратор; вверните в крышку клапана болт М4 и снимите крышку;
• извлеките детали возвратного клапана (запрещается использовать для этого заостренный инструмент);
• поставьте на место новые детали клапана в последовательности, обратной снятию, исключив попадание пыли и грязи внутрь клапана;
• вставьте крышку клапана;
• после установки возвратного клапана убедитесь в его герметичности.
