Основные детали карбюратора Solex Zenith 2B4

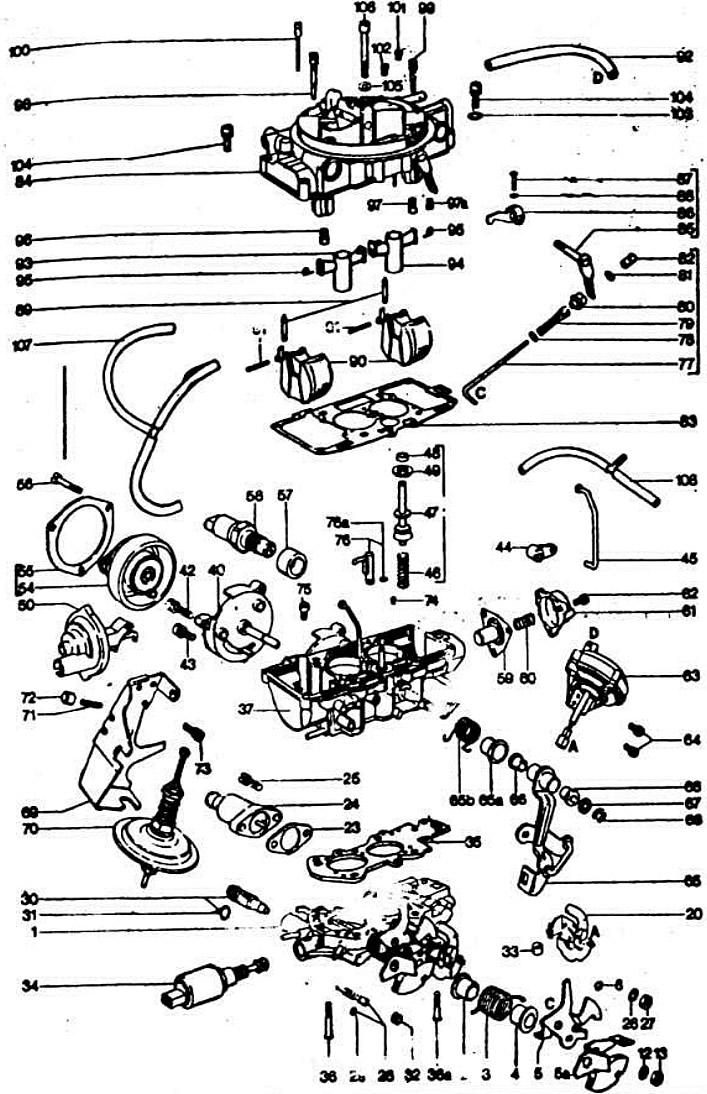

Основные детали карбюратора Solex Zenith 2В4:

1 — основание карбюратора; 20 — рычаг управления дроссельной заслонкой 2-й камеры с упорным винтом; 24 — актюатор вспомогательного пускового устройства; 28 — регулировочный винт качества (состава) смеси; 30 — регулировочный винт количества смеси; 32 — заглушка регулировочного винта качества (состава) смеси; 33 — заглушка регулировочного винта дроссельной заслонки 2-й камеры; 34 — электромагнитный запорный клапан; 35 — прокладка; 40 — корпус пускового устройства; 45 — тяга управления воздушной заслонкой; 46-49 — детали ускорительного насоса; 50 — пневмопривод воздушной заслонки; 54 — корпус биметаллической пружины; 58 — корректор качественного состава смеси; 59 — диафрагма и золотник вспомогательного пускового устройства; 63 — пневмопривод дроссельной заслонки 2-й камеры; 65 — рычаг управления дроссельными заслонками; 70 — пневмопривод дроссельной заслонки 1-й камеры; 71 — упорный винт дроссельной заслонки 1-й камеры; 72 — заглушка упорного винта дроссельной заслонки 1-й камеры; 74 — топливный жиклер переходной системы 2-й камеры; 75 — топливный жиклер экономайзера мощностных режимов; 76 — распылитель ускорительного насоса; 77-82 — детали привода ускорительного насоса; 85, 86 — рычаги управления ускорительным насосом; 89 — игольчатые клапаны; 90 — поплавки; 93, 94 — распылители; 96, 97 — главные топливные жиклеры; 97а — топливный жиклер актюатора вспомогательного пускового устройства; 98, 99 — эмульсионные трубки холостого хода с топливными и воздушными жиклерами вспомогательной системы холостого хода; 100 — воздушный жиклер вспомогательной системы холостого хода; 101 — воздушный жиклер переходной системы 2-й камеры; 102 — главный воздушный жиклер; 106 — винт крепления крышки карбюратора.
