Снятие и установка, подгонка двери задка — лимузин (BMW 5 Series E34)

Снятие

Если необходимо будет повторно устанавливать прежнюю дверь задка, перед отворачиванием болтов отметить фломастером положение их головок «стрелки», чтобы впоследствии было легче выровнять дверь.

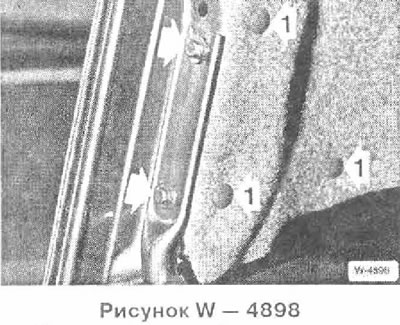

Электрическая проводка двери задка не имеет разъемных соединений. Снять жгут проводов двери задка, предварительно освободив зажимы 1 и сняв обшивку. Для снятия зажимов имеется специальный инструмент

Установка

Привернуть дверь задка.

Проложить по двери и подсоединить электрические провода фонарей заднего хода и системы замков с центральным управлением.

Закрепить на зажимах облицовку, заменив поврежденные зажимы,

Подогнать дверь задка.

Подгонка

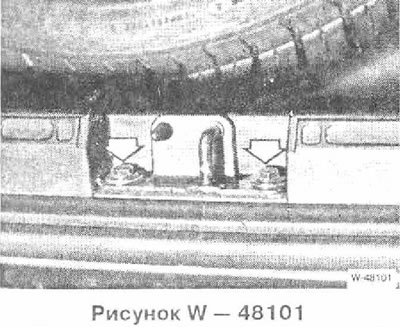

Ослабить крепление запорной скобы или при необходимости отвернуть скобу. Если имеется, предварительно снять крышку запорной скобы.



См. рисунок W — 4898

Ослабить болты крепления петель.

Закрыть дверь задка и выровнять ее по отношению к кузову.

Затянуть болты.

См. рисунок W — 4899

Для подгонки по высоте полностью ввернуть левый и правый упорные буферы.

Слегка затянуть болты запорной скобы так, чтобы скоба могла еще перемещаться.

Закрыть дверь задка. Перемещать запорную скобу так, чтобы дверь задка в закрытом состоянии располагалась на 1 мм ниже боковых стенок. Затянуть болты.

Вывернуть оба упорных буфера на столько, чтобы дверь задка закрывалась с легким натягом и в закрытом положении находилась на одном уровне с баковыми стенками.
