Подгонка капота моторного отсека (BMW 5 Series E34)

Подгонка по бокам и спереди

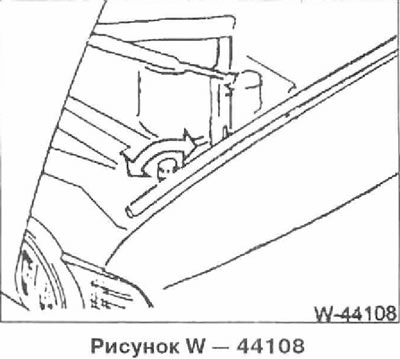

Полностью ввернуть левый и правый буферы.

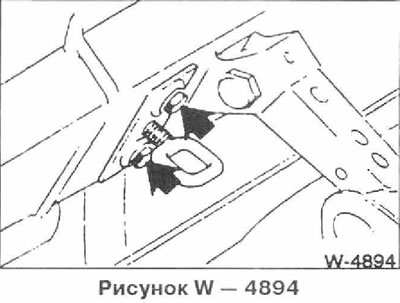

Отпустить болты «стрелки» запорной скобы.

Снять левую и правую части передней декоративной решетки.

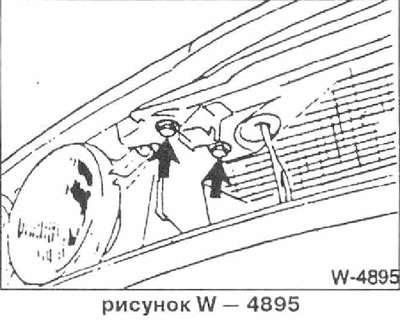

Ослабить болты левой и правой петель капота.



Выровнять капот моторного отсека по отношению к передним крыльям по бокам и спереди.

Регулировка капота моторного отсека спереди по высоте

Для этого слегка привернуть к капоту запорную скобу и закрыть капот, при этом он сам устанавливается в нужное положение. Снова открыть капот и затянуть болты крепления запорной скобы.

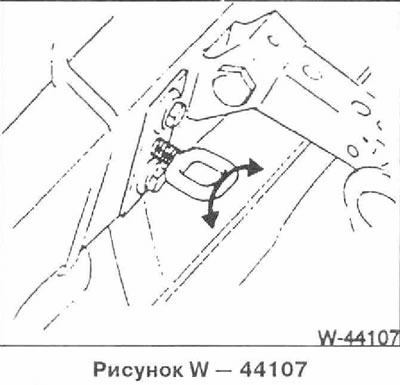

Вворачивая и выворачивая запорную скобу, отрегулировать капот моторного отсека по высоте таким образом, чтобы он располагался примерно на 1 мм ниже боковых стенок (передних крыльев).

После этого вывернуть упорные буферы на столько, чтобы капот закрывался с легким натягом и располагался спереди на одном уровне с боковыми стенками.

Регулировка заднего направляющего ролика

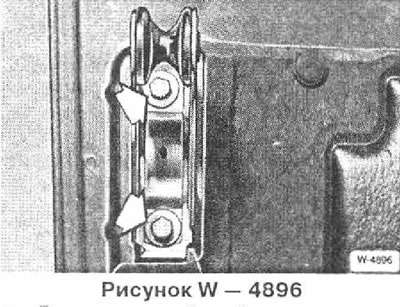

Для этого ослабить болты направляющего ролика.

Переместить кронштейн с роликом так, чтобы ролик безупречно заскакивал в защелку. Соблюдать просвет между боковой стенкой и капотом моторного отсека.

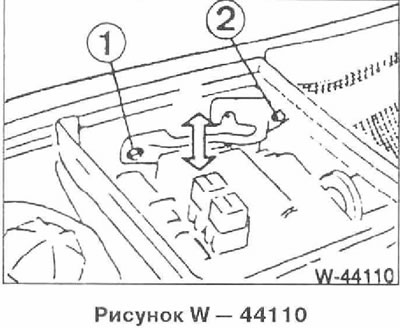

Ослабить болты 1 и 2. Выставить защелку так, чтобы в закрытом положении капот моторного отсека был на одном уровне с боковой стенкой.
