Снятие и установка переднего крыла (BMW 5 Series E34)

Внимание: Следовать указаниям по выполнению кузовных работ, см. выше.

Снятие

Отжать широкой пластмассовой лопаткой декоративный молдинг.

Снять передний бампер.

Только при снятии левого переднего крыла: Снять рычаги стеклоочистителя.

Снять решетку входного воздушного отверстия отопителя на переднем крыле.

Снять уплотняющую резину 3 с переднего крыла.

Если имеется, снять спойлер.

Снять или подцепить отверткой декоративный колпак колеса. Отметить краской положение колесных дисков на ступицах передних колес. Благодаря этому впоследствии отбалансированное колесо устанавливается в то же положение. Ослабить колесные болты.

Поднять переднюю часть автомобиля и снять колесо.

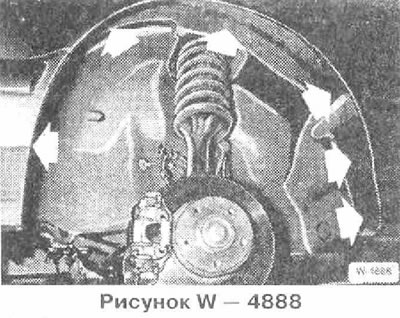

Отвернуть и снять локер «стрелки».



Вытащив зажимы, снять внутреннюю обшивку капота моторного отсека.



Отвернуть на переднем крыле 3 нижних болта.

Отвернуть 7 верхних и 2 задних болтов «стрелки» (Рисунок W - 4887).

Внимание: При установленной двери защитить от повреждения краску. Для доступа к задним болтам открыть дверь.

Переднее крыло крепко сидит на средстве защиты днища. Поэтому для отделения крыла требуется фен, развивающий температуру не менее 400°C.

Поставить фен с плоской насадкой в области А переднего крыла и размягчать им средство защиты днища После этого размягчить средство защиты днища в области В прилегания крыла. Область В наиболее важна, потому что иначе при снятии крыло может деформироваться.

Снять переднее крыло.

Установка

Очистить контактные поверхности переднего крыла.

Наложить на контактные поверхности крыла обычную уплотняющую ленту для передних крыльев.

Поставить переднее крыло, выровнять и привернуть (Рисунок W — 4887), Обеспечить правильный и равномерный просвет по отношению к двери и к капоту моторного отсека.

Уплотнить переднее крыло в месте С.

Если требуется, покрасить крыло.

Нанести с внутренней стороны переднего крыла средство защиты днища.

Поставить внутри на паз крыла уплотнение 3.

Привернуть локер 2 (Рисунок W — 4811).

Закрепить зажимами на переднем крыле декоративный молдинг.

Установить передний бампер.

Поставить колесо с соблюдением сделанной маркировки положения диска на ступице. Опустить автомобиль и перекрестно затянуть колесные болты моментом 110 нм.

Установить решетку отверстия подачи воздуха в отопитель и стеклоочиститель.
