Снятие и установка механизма стеклоочистителя (BMW 5 Series E34)

Мотор стеклоочистителя снимается вместе с тягами. Перед снятием замаркировать липкой лентой положение щеток на стекле.

Снятие

Отключить провод массы от аккумулятора.



Снять рычаги щеток. Отклонить рычаг от переднего стекла, освобождая при этом пластмассовую накладку. Приподнять накладку, снова опустить рычаг и полностью откинуть накладку.

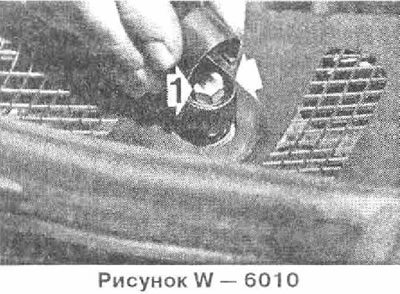

Отвернуть гайку крепления 1 и снять рычаг щетки с оси.

Внимание: На автомобилях с устройством регулирования прижима щеток (ADV) при снятии со стороны водителя вывернуть болт, а месте, отмеченном стрелкой.

Снять рычаг щетки.



Снять накладку переборки и вентилятор отопителя.

На автомобилях, оборудованных кондиционером, снять с корпуса вентилятора датчик температуры с проводкой.

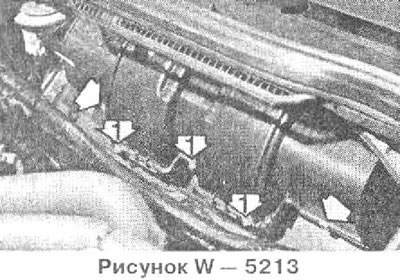

Освободить отверткой зажимы «стрелки». На некоторых моделях вместо зажимов установлены винты. Остальные зажимы внутри освободить пальцами и снять боковые элементы корпуса с заслонками вентиляции.

Внимание: На автомобилях, оборудованных кондиционером, необходимо отсоединить трос от верхней части при закрытых заслонках вентиляции. Для закрытия воздушной заслонки выставить на нуль регулятор количества воздуха в салоне. Подключить аккумулятор и на короткое время включить зажигание, чтобы закрылась заслонка: отключить аккумулятор.

Снять левую пластмассовую решетку под передним стеклом. Для этого вытащить отверткой верхние части зажимов, затем полностью вытащить зажимы.

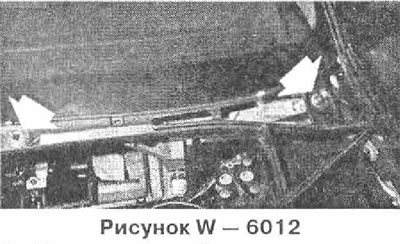

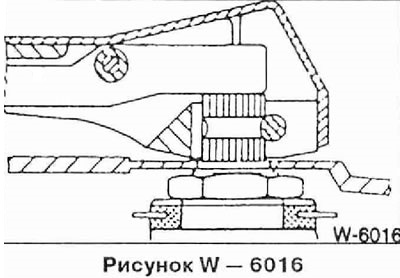

Отвернуть на обеих опорных осях гайки и снять расположенные под ними шайбы.



Отсоединить разъем мотора стеклоочистителя.

Отжать систему тяг стеклоочистителя вниз и вытащить вбок.

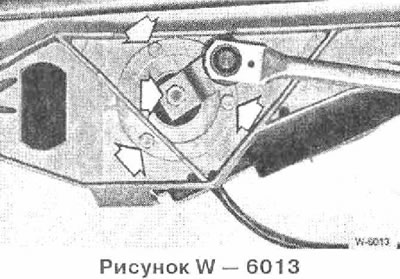

При необходимости отвернуть винты мотора. Мотор устройства регулирования прижима щетки (мотор ADV) крепится на автомобилях с расширенным составом оборудования тремя винтами на левой опоре стеклоочистителя. При отказах заменяется мотор в сборе, так как точная регулировка невозможна.

Установка

Вставить мотор в тяги стеклоочистителя.



Если мотор снимался, подсоединить к мотору разъем.

Подключить провод массы к аккумулятору.

Ненадолго включить мотор и выключить переключателем стеклоочистителя, чтобы мотор встал а исходное положение.

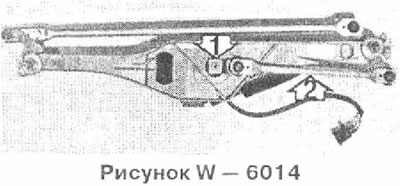

Выровнять детали 1 и 2 так, чтобы они встали по одной линии, после этого привернуть мотор.



Вставить тяги стеклоочистителя и привернуть к опорным осям, поставив прокладочные шайбы.

Подключить разъем и вставить в опору.

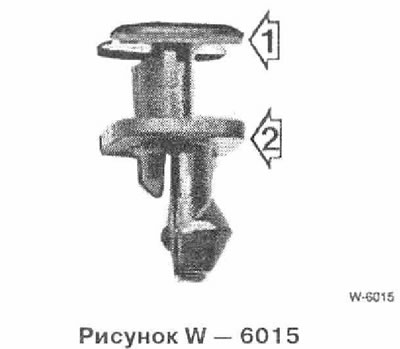

Прижать пластмассовую решетку под передним стеклом и закрепить зажимами. При этом верхняя часть 1 вставляется в нижнюю часть 2. Заменить поврежденные зажимы.

Поставить в соответствии со сделанной при снятии маркировкой рычаги щеток и затянуть гайки. При новой регулировке измерить линейкой расстояние от щетки до нижнего края стекла. На краю щетки этот размер должен составлять 1,5 см.

Внимание: Рычаг щетки прижать до упора, иначе регулирование прижима щетки (ADV) будет работать неправильно.

Смочить переднее стекло и проверить установку щеток в исходное состояние. При необходимости переставить рычаги щеток.

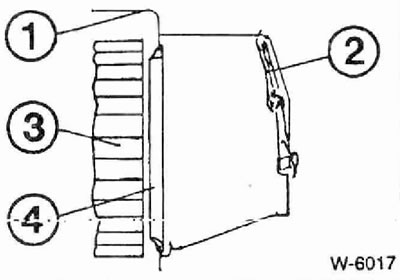

Поставить и закрепить верхнюю часть вентилятора отопителя с воздушной заслонкой. На автомобилях с кондиционеров обращать внимание на установочное положение входной коробки.

Установить мотор вентилятора отопителя.
