Снятие и установка механизма стеклоочистителя (BMW 3 Series E36)

Мотор стеклоочистителя снимается вместе с тягами. Перед снятием замаркировать липкой лентой положение щеток на стекле.

Снятие

Смочить лобовое стекло водой.

Включить стеклоочиститель примерно на 21 минуты и выключить переключателем стеклоочистителя. При этом щетки устанавливаются в исходное положение.

Отметить исходное положение щеток на стекле липкой лентой. Для этого приклеить полоску липкой ленты непосредственно рядом со щеткой. При установке рычаг щетки будет устанавливаться в зубчатой опоре так, чтобы щетка располагалась непосредственно рядом с наклеенной полоской.

Вытащить предохранитель стеклоочистителя из коробки предохранителей в моторном отсеке. Расположение предохранителей изображено на крышке коробки.

Полностью поднять капот моторного отсека.



Снять отверткой колпачок крепления рычага щетки.

Отвернуть расположенную под колпачком гайку крепления примерно на 2 оборота.

Закрыть капот моторного отсека.

Отклонить рычаги щеток от переднего стекла под 90°.

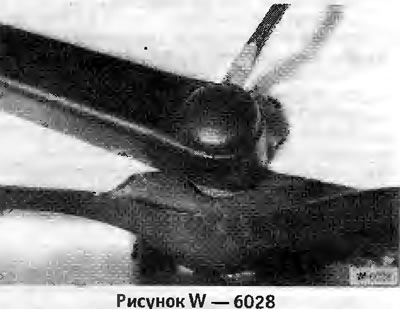

Боковыми движениями отделить рычаги щеток от конусов опор. Сильно засевшие рычаги страгивать с места ударным съемником, например Hazet 1966-5. Для защиты от повреждения положить на края капота моторного отсека тряпку.



Опустить рычаги щеток.

Полностью поднять капот моторного отсека. Отвернуть гайки и снять рычаги щеток.



Модель купе: Снять аэродинамическую накладку.

Снять коробку воздухозаборника.

Шестицилиндровый двигатель. Снять вентиля тор отопителя и отложить его в сторону.

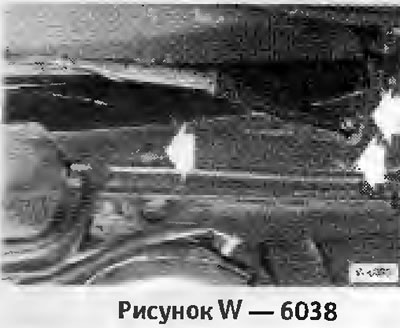

Отвернуть опоры рычагов.

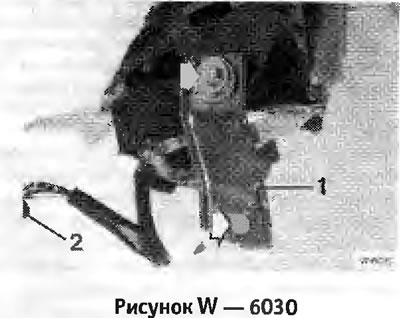

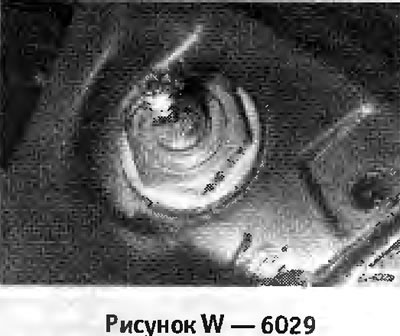

Отвернуть опору «1» в комплекте, размер ключа 10, длинный удлинитель или Hazet 428-Lg10.

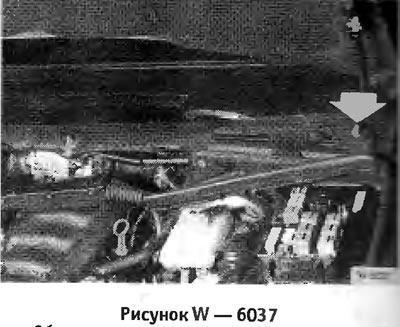

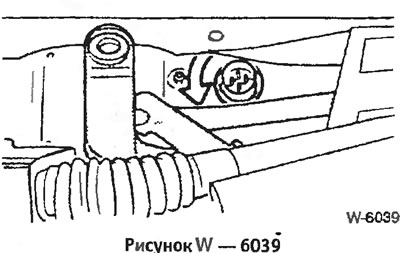

Отсоединить разъем на переборке, предварительно отвернув накидную гайку.



Для снятия стеклоочистителя освободить крепление разъема. Внимание: Не утапливать разъемное соединение в салон автомобиля.

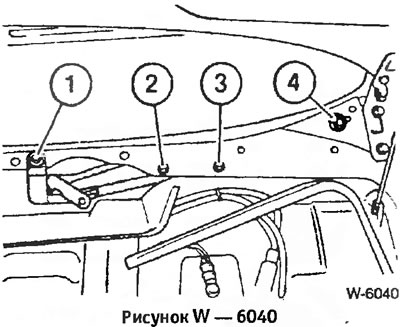

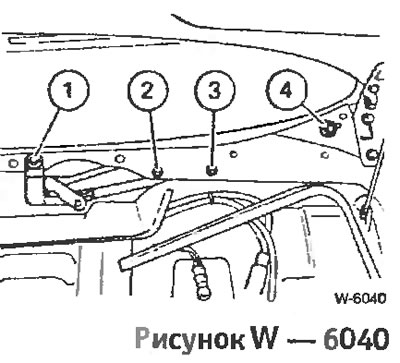

Только модель купе: Отвернуть от консоли стеклоочистителя болты «1» - «4».



Обмотать ось стеклоочистителя со стороны водителя изоляционной лентой, чтобы при вытаскивании не поцарапать краску обтекателя.

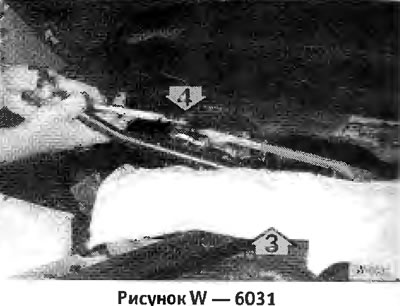

Покрыть изнутри и по краям обтекатель тряпкой «3» во избежание повреждений и царапин.

Вытащить тяги «4» с мотором вправо.

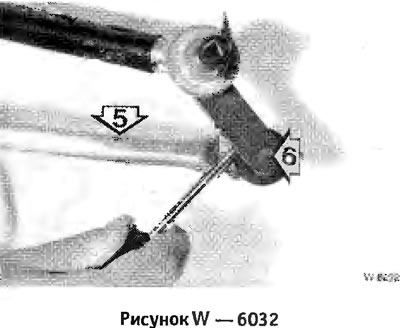

Отжать отверткой приводные тяги «5» из шаровой головки «6» на оси.

Внимание: При повреждении рабочей поверхности шаровой головни заменить ось или кривошип приводного вала.

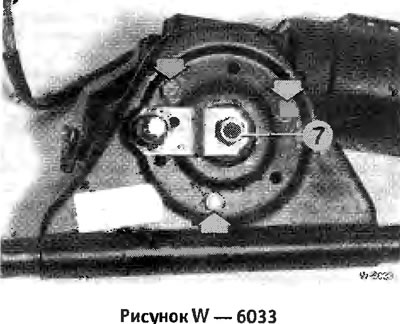

Отвернуть гайку «6» кривошипа мотора и снять кривошип.



Отвернуть мотор «стрелки».

Установка

Внимание: Перед установкой проверить, находится ли мотор в исходном положении. Для этого на некоторое время подсоединить к мотору разъем и вставить предохранитель стеклоочистителя. На некоторое время включить мотор и затем выключить переключателем стеклоочистителя, чтобы мотор остановился в исходном положении.

Вытащить предохранитель.

Отсоединить разъем.

Привернуть мотор 3 болтами с моментом затяжки 10 нм на консоли.

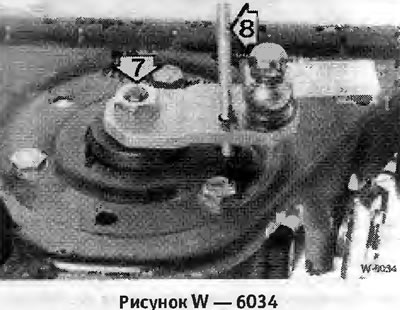

Надеть кривошипы на вал мотора так, чтобы через отвертстия кривошипа и консоли входил стержень «8».

Удерживать кривошипы в этой позиции стержнем и затянуть гайку «7» моментом 30 нм.



Надеть приводные тяги так,чтобы центральные оси кривошипов и приводной тяги со стороны переднего пассажира располагались по одной линии.



Вставить тяги стеклоочистителя с мотором через отверстия в обтекателе

Подсоединить разъем на переборке и закрепить правым поворотом накидной пластмассовой гайки.



Модель купе: Крепежные болты обязательно затягивать в определенной последовательности: Сначала затягивается болт 4, затем 1и затем болт 3.

Привернуть опору консоли стеклоочистителя с моментом затяжки крепления 10 нм.

Закрепить гайками опоры рычагов.

Установить вентилятор отопителя.

Установить коробку воздухозаборника.

Поставить в соответствии со сделанной при снятии маркировкой рычаги щеток и затянуть гайки моментом 25 нм. При новой регулировке измерить линейкой расстояние от щетки до нижнего края стекла. Заданные значения: лимузин: 50 мм (с обеих сторон); купе: 40 мм.

Закрыть капот моторного отсека.

Смочить переднее стекло и проверить установку щеток в исходное состояние. При необходимости переставить рычаги щеток.

Внимание: После пробной работы щеток на первой и второй скорости подтянуть гайки щеток до момента затяжки 25 нм.

Поставить колпачки крепления рычагов щеток.
