- Контрольный шаблон BMW, который можно изготовить и самостоятельно.
Изнашиваемые детали:
- Только если в результате проверки установлен износ сцепления: ведомый диск сцепления.
Сцепление самоустанавливающееся и не требует технического обслуживания. Износ ведомого диска определяется по свободному ходу педали сцепления. Толщина ведомого диска измеряется в установленном положении с помощью специального контрольного шаблона. Шаблон можно изготовить самостоятельно.
В рамках регламентных работ по техническому обслуживанию толщину ведомого диска необходимо проверять через каждые 80000 км.

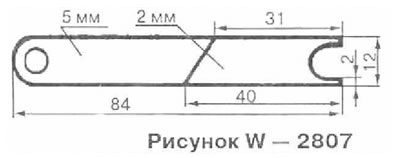

Изготовить контрольный шаблон из стального листа по эскизу. Передняя часть шаблона имеет толщину 5 мм, а противоположная 2 мм.
Поднять автомобиль.

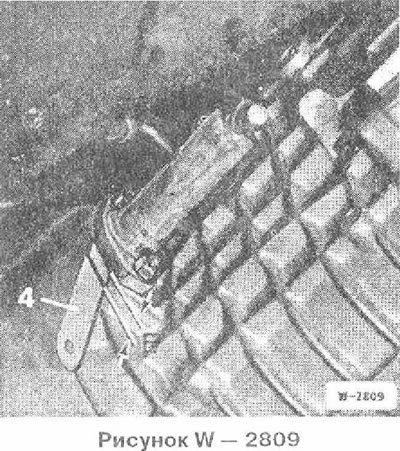

Накладка ведомого диска в норме, если шаблон 4 может вводиться в отверстие исполнительного цилиндра до упора.
При зазоре Е = 5 мм между контрольным шаблоном и исполнительным цилиндром, ведомый диск изношен и подлежит замене.
