Výmena tesnení ovládacieho hriadeľa automatickej prevodovky (BMW X5 E53)

Výmena tesnenia riadiacej nápravy automatickej prevodovky "A5S 440Z"

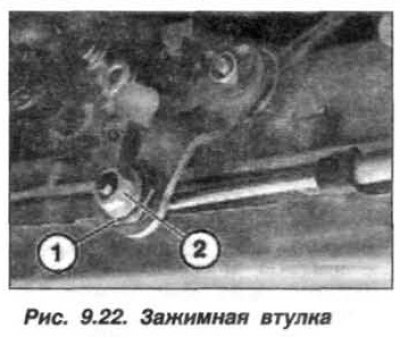

Výmena ľavého a pravého olejového tesnenia riadiacej osi automatickej prevodovky "A5S 440Z" sa musí vykonať v nasledujúcom poradí. Pripravte si vybavenie "24.5.260", "24.5.270" a "24.5.490". Odstráňte predný hnací hriadeľ. Držanie upínacieho puzdra (1, pozri kresba 9.7), uvoľnite maticu (2).



Pomocou skrutkovača odstráňte držiak (1, kresba 9.49) a vytiahnite tyč (2). Uvoľnite upevňovaciu maticu páky a vyberte ju z osi.



Zariadenie "24.5.260" (kresba 9.50) zaskrutkujte do tesnenia a odstráňte ho, pričom utiahnite zvieracie puzdro.



Namontujte zariadenie "24.5.490" (kresba 9.51) na riadiacu os. Namažte pracovnú hranu nového olejového tesnenia olejom automatickej prevodovky a nainštalujte nové olejové tesnenie (1) na riadiaci hriadeľ automatickej prevodovky.





Pomocou tŕňa "24.5.270" (kresba 9.52) zatlačte olejové tesnenie (1) do skrine automatickej prevodovky, kým sa nezastaví.



Utiahnite upevňovaciu maticu páky riadiacej nápravy na krútiaci moment 10 N·m (1,0 kgf·m). Nastavte páku riadiacej jednotky automatickej prevodovky. Po dokončení práce pridajte olej do automatickej prevodovky a skontrolujte jeho hladinu.

Výmena tesnenia riadiaceho hriadeľa automatickej prevodovky typu "A5S 390R"

Výmena tesnenia ovládacieho hriadeľa automatickej prevodovky typu "A5S 390R" by sa mala vykonať v podobnom poradí, pričom je potrebné vziať do úvahy konštrukčné vlastnosti automatickej prevodovky a použiť zariadenia "24.5.361", "24.5.362", "24.5.363" a "24.5.364".

Výmena tesnenia riadiaceho hriadeľa automatickej prevodovky typu "GA6HP26Z"

Výmena tesnenia ovládacieho hriadeľa automatickej prevodovky typu "GA6HP26Z" by sa mala vykonať v podobnom poradí, pričom je potrebné vziať do úvahy konštrukčné vlastnosti automatickej prevodovky a použiť zariadenia "24.5.361", "24.5.362", "24.5.364" a "24.5.366".



Držanie upínacieho puzdra (1, kresba 9.53), uvoľnite maticu (2). Pomocou skrutkovača odstráňte držiak (3) pohybom nadol. Odstráňte kábel (4) z držiaka (5). Odskrutkujte maticu (6) a vyberte držiak (5).



Zaskrutkujte zariadenie "24.5.361" (kresba 9.54), kým nebude pevne spojené s tesnením.



Naskrutkujte a utiahnite zariadenie "24.5.362" (kresba 9.55) na zariadenie "24.5.361".



Po utiahnutí sa tesnenie vytiahne z krytu automatickej prevodovky. Namažte pracovný okraj nového tesnenia (1, kresba 9,56) olej do automatickej prevodovky a nainštalujte ho na hriadeľ automatickej prevodovky. Pomocou nástrojov "24.5.366" a "24.5.364" zatlačte tesnenie (1) do skrine automatickej prevodovky, kým sa nezastaví.





Utiahnite upevňovaciu maticu páky riadiacej nápravy na krútiaci moment 10 N·m (1,0 kgf·m). Nastavte páku riadiacej jednotky automatickej prevodovky. Po dokončení práce naplňte automatickú prevodovku olejom a skontrolujte jeho hladinu.

Výmena tesnenia zadného krytu automatickej prevodovky

Z dôvodu montáže automatickej prevodovky na vozidlo s pohonom všetkých kolies má výstupný hriadeľ automatickej prevodovky typu "A5S 440Z" adaptérový hriadeľ (7, pozri kresba 9.5) na pripojenie k prevodovke.

Výmena tesnenia zadného krytu automatickej prevodovky typu "A5S 440Z"

Výmena olejového tesnenia (2, pozri kresba 9.5) zadný kryt (1) automatickej prevodovky typu "A5S 440Z" je potrebné vykonať v nasledujúcom poradí. Pripravte si nástroje "00.5.500" a "24.4.090", odstráňte prevodovku a automatickú prevodovku.



Odskrutkujte skrutky (M8, 8) zaisťujúce zadný kryt (1) automatickej prevodovky a odstráňte zadný kryt (1) s hriadeľom adaptéra (7). Odstráňte poistný krúžok (5) a vytlačte hriadeľ adaptéra.

Upevnite zadný kryt (1, kresba 9,57) Automatická prevodovka vo zveráku s mäkkými podložkami na čeľustiach.



Vypáčte tesnenie (2) pomocou skrutkovača (3) a odstráňte tesnenie, pričom pod skrutkovač umiestnite drevený blok (4). Pomocou nástrojov "24.4.090" a "00.5.500" (kresba 9.58) zatlačte nové tesnenie do zadného krytu automatickej prevodovky.



Namažte pracovný okraj olejového tesnenia olejom automatickej prevodovky. Vložte hriadeľ adaptéra do krytu automatickej prevodovky a nainštalujte nový poistný krúžok. Nainštalujte zadný kryt automatickej prevodovky s hriadeľom adaptéra na skriňu automatickej prevodovky a rukou utiahnite všetky skrutky (M8), kým sa ich hlavy nedotknú krytu.



Skontrolujte polohu tesniaceho tesnenia (3, pozri kresba 9.5) a utiahnite skrutky (8) krížom v niekoľkých krokoch na konečný krútiaci moment 23 Nm (2,3 kgf·m). Po dokončení práce pridajte olej do automatickej prevodovky a skontrolujte jeho hladinu.

Výmena tesnenia zadného krytu automatickej prevodovky typu "A5S 390R"

Výmena olejového tesnenia (6, pozri kresba 9.22) zadný kryt (1) automatickej prevodovky typu "A5S 390R" je potrebné vykonať v rovnakom poradí ako pri automatickej prevodovke typu "A5S 440Z", pri použití zariadení "00.5.500" a "23.1.380" a pri zohľadnení konštrukčných vlastností automatickej prevodovky - vložte nový tesniaci krúžok (4) do drážky výstupného hriadeľa automatickej prevodovky.



(Táto publikácia bola požičaná z online zdroja www.bmwman.ru)
