Снятие и установка рычага и накладки рычага ручного тормоза (BMW 5 Series E34)

Снятие

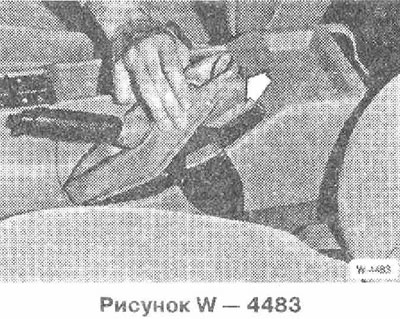

Поднять резиновый чехол рычага ручного тормоза сзади и оттянуть его вперед.

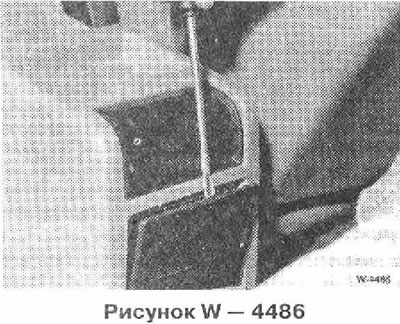

Подцепить отверткой верхнюю сторону накладки консоли и снять накладку. Возможно потребуется отсоединить провод заднего прикуривателя от накладки.

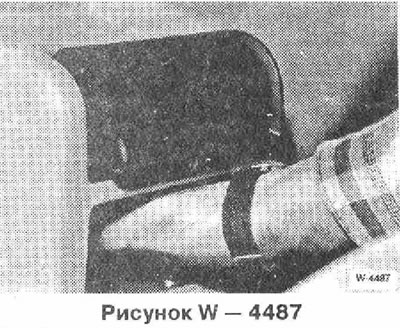

Отжать снизу и вытащить полку или при расширенном составе оборудования накладку воздушного сопла.

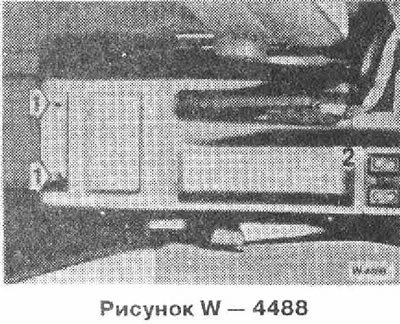

Отвернуть гайку 1. Узкой отверткой отжать накладку с винта 2, вывернуть винт. При расширенном составе оборудования для доступа к винту вытащить бокс для кассет из полки.

Вытащить консоль наверх.

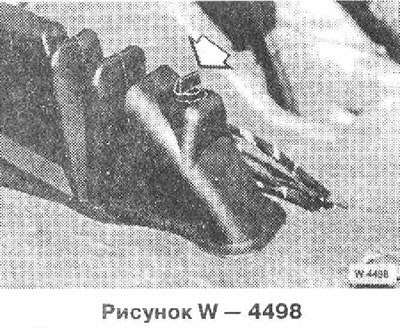

Повернуть крепление «стрелка» на 90° и поднять резиновую манжету наверх.

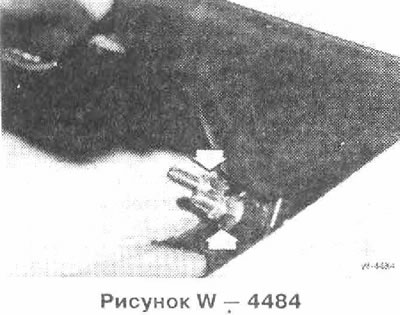

Отвернуть 2 гайки «стрелки» тросов ручного тормоза.



Отвернуть 2 гайки «стрелка» тросов ручного тормоза.

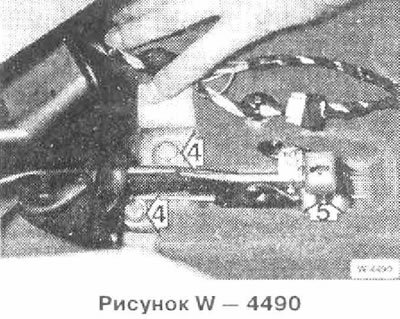

Отвернуть 2 болта 4 и болт 5. Вытащить рычаг ручного тормоза.

Установка

Ввести тросы ручного тормоза в рычаг ручного тормоза, Вставить рычаг ручного тормоза и ввернуть болты 4 и 5.

Вручную затянуть гайки тросов ручного тормоза.

Отрегулировать ручной тормоз.

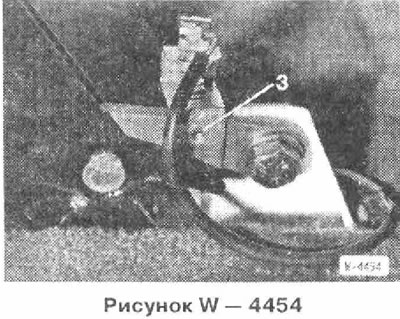

Включить зажигание. Контрольная лампа стояночного тормоза при отпускании ручного тормоза должна гаснуть. Если это не происходит, соответственно отрегулировать выключатель 3.

Надеть защитный резиновый колпак рычага ручного тормоза и закрепить зажимом. Для этого вставить зажим и повернуть его на 90°.

Вставить консоль сверху и закрепить 3 гайками. Привернуть передний винт, надеть на головку винта новую пластмассовую накладку.

Вставить полку и заднюю накладку консоли.



Закрепить в консоли накладку ручного тормоза.
