Проверка, замена выключателя стоп-сигналов (BMW 5 Series E34)

Выключатель стоп-сигналов располагается в подножном пространстве на рычаге педали ручного тормоза.

Проверка

Если не загораются стоп-сигналы, в первую очередь проверить предохранитель. После этого проверить лампы накаливания. Если соответствующие лампы не перегорели, проверить выключатель стоп-сигнала.

Для этого снять левую нижнюю облицовку (над педалью).

Отсоединить разъем от выключателя стоп-сигналов, сжав при этом язычки фиксатора.

Включить зажигание.

Перемкнуть оба провода выключателя стоп-сигналов. Если при этом стоп-сигнал не загорается, отрегулировать или заменить выключатель стоп-сигналов.

Снятие

Отсоединить разъем от выключателя стоп-сигналов, сжав при этом язычки фиксатора.

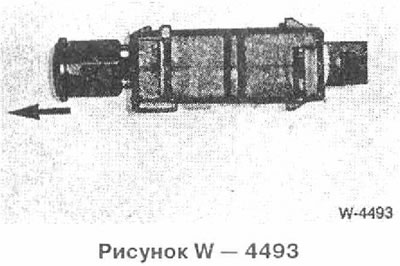

Слегка нажать на педаль тормоза и взяться между педалью и нажимной кнопкой выключателя стоп-сигналов. Вытаскивать пальцами кнопку и красную стопорную втулку выключателя в направлении стрелки, то есть а направлении педали. Втулка должна быть полностью вытянута из выключателя, иначе выключатель не снимется с опоры педали. Для этого требуется некоторое усилие.

Вытащить выключатель назад из крепления.

Установка

Вставить выключатель с полностью вытащенной втулкой в опору педали и защелкнуть.



Вдвинуть красную стопорную втулку в выключатель до прилегания прилива втулки к опоре педали.

Проверить загорание стоп-сигналов при включенном зажигании.

Установить нижнюю облицовку.
