Снятие
(Рисунок W 44150) Поднять сзади и снять накладку рычага ручного тормоза.
Подцепить отверткой и снять выключатель аварийной сигнализации.

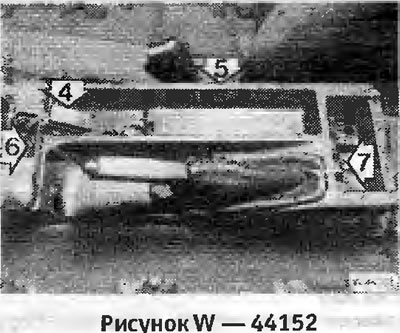

Снять из консоли «5» переднюю и заднюю пепельницы. Для этого открыть пепельницу, вытащить вставку наверх и отвернуть 2 винта. На передней пепельнице снять лампу подсвета.
Вывернуть по одному винту сзади «6» и спереди «7».

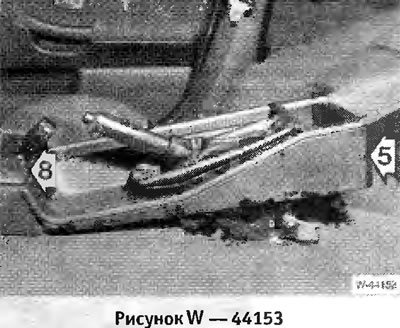

Поднять сзади консоль «5» и вытащить ее из средней консоли «8».
(Рисунок W4484) Отвернуть 2 гайки «стрелки» тросов ручного тормоза.
Откинуть напольный коврик. Отвернуть 3 болта. Вытащить рычаг ручного тормоза.
Установка
Ввести тросы ручного тормоза в рычаг ручного тормоза. Вставить рычаг ручного тормоза и привернуть.
Вручную затянуть гайки тросов ручного тормоза.
Отрегулировать ручной тормоз.
(Рисунок W 44151) Включить зажигание. Контрольная лампа стояночного тормоза при отпускании ручного тормоза должна гаснуть. Если это не происходит, соответственно отрегулировать выключатель «3».
Подсоединить консоль спереди, прижать сзади и закрепить 2 винтами.
Вставить выключатель аварийной сигнализации. Установить пепельницы.
Закрепить в консоли накладку ручного тормоза.
