Замена сменного элемента воздушного фильтра (BMW 5 Series E39)

Для выполнения работы не требуется никакого специального инструмента. Необходимы на замену следующие детали:

• Сменный элемент воздушного фильтра. При покупке детали на замену обратить внимание на то, что в зависимости от установленного двигателя сменные элементы имеют различное исполнение.

Снятие

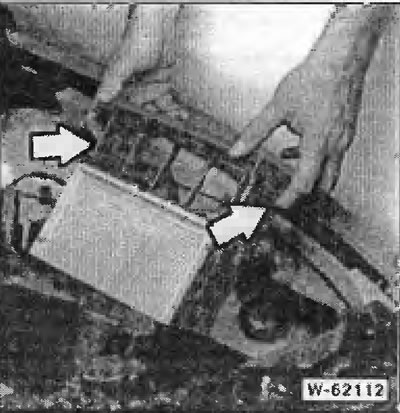

Бензиновый двигатель: удерживающие зажимы справа и слева шибера сменного элемента фильтра вжать и шибер вытащить.

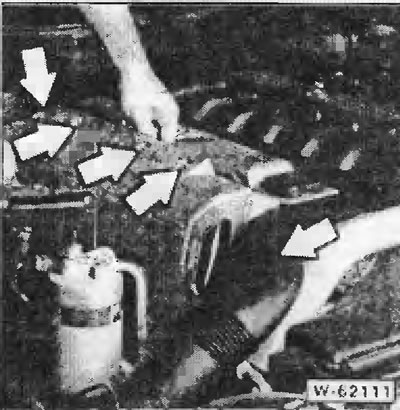

Автомобиль модели 525tds: отсоединить от двигателя впускной коллектор. Отпустить болты и отжать крышку у головки цилиндров.

Сменный элемент фильтра вынуть.

Корпус фильтра протереть тряпкой.

Сменный элемент фильтра при незначительном загрязнении повернуть загрязненной стороной вниз и осторожно выбить. Замасленный фильтр в любом случае заменить.

Внимание: фильтрующий элемент не увлажнять ни бензином, ни маслом. Не продувать фильтрующий элемент сжатым воздухом.

Установка

Вставить новый сменный элемент в корпус воздушного фильтра. Уплотнительная прокладка по периметру должна входить в паз.

Бензиновый двигатель: вставить шибер и защелкнуть оба удерживающих зажима.

Автомобиль модели 525tds: равномерно затянуть крепление крышки у головки цилиндров. Прикрепить впускной коллектор к двигателю.

Только автомобиль модели 530d

Снятие

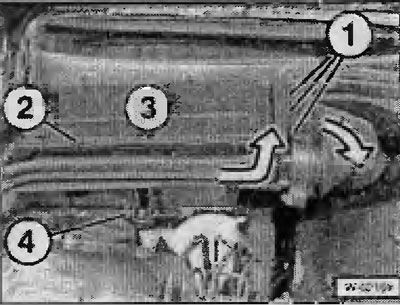

Отпустить зажимы -1 затем воздуховод повернуть в направлении стрелки и вытащить.

Отпустить удерживающую скобу-2-

Снять крышку фильтра тонкой очистки «3».

Отпустить пружинный зажим «4» и движением вверх вытащить корпус фильтра.

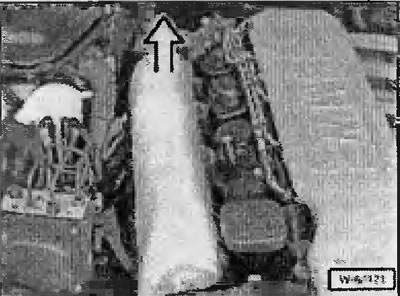

Корпус фильтра тонкой очистки воздуха сдвинуть в направлении стрелки и вытащить движением вверх.

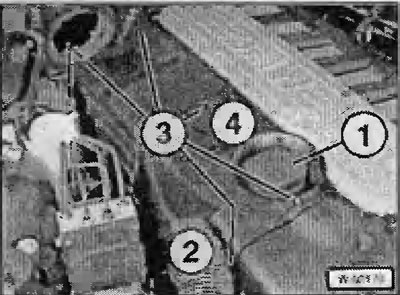

Открыть крышку «1».



Снять гофрированный чехол «2».

Вывернуть болты «3».

Снять крышку воздушного фильтра «4».



Вынуть сменный элемент воздушного фильтра.

Установка

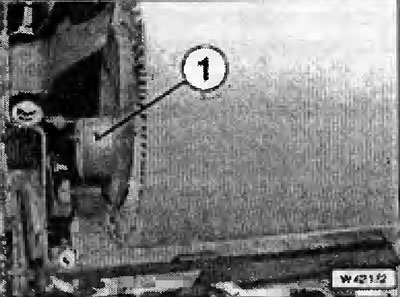

Сменный элемент воздушного фильтра с опорой «1» движением вниз вставить в направляющую.

Последующая установка выполняется в обратной последовательности.
