Снятие и установка впускного коллектора — модель 525tds (BMW 5 Series E39)

Впускной коллектор должен сниматься с цепью обеспечения доступа к другим узлам, например, при выполнении работ с системой топливоподачи.

Снятие

Снять крышки двигателя и трубопровод наддувочного воздуха.

Отсоединить провод массы (-) аккумуляторной батареи. Аккумуляторная батарея находится в багажном отсеке зе правой боковой облицовкой.

Внимание: При этом стирается содержимое запоминающих устройств, например, устройства запоминания кодов неисправностей двигателя. Следовать указаниям, приведенным в главе "Снятие и установка аккумуляторной батареи".

Снять с впускного коллектора крышку вывода положительного полюса аккумуляторной батареи. Отвернуть крепление вывода положительного полюса и сжать 2 зажима. Открепить цоколь движением вниз.

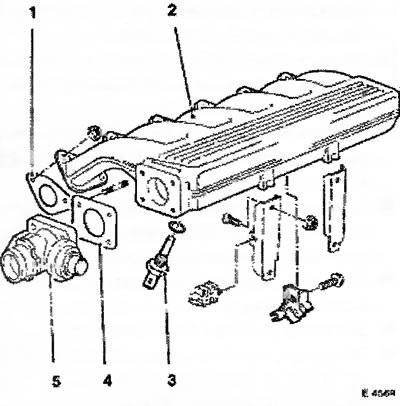

Снять впускной коллектор «2» с головки цилиндров в указанной далее последовательности.

Отсоединить провод от датчика «3» температуры наддувочного воздуха.

Отсоединить вакуумный шланг с клапана «5» системы рециркуляции отработавших газов и с нижней стороны впускного коллектора,

Отвернуть крепление впускного коллектора к головке цилиндров и кронштейну и снять его вместе с уплотнительными прокладками «1». Крепление клапана системы рециркуляции отработавших газов с прокладкой «4» не отпускать.

Установка

Заменить все уплотнительные прокладки и затянуть крепление впускного коллектора к головке цилиндров моментом 25 Нм. Крепление опоры масляного фильтра и трубопровода системы рециркуляции отработавших газов к впускному коллектору также затянуть моментом 25 Нм.

Закрепить у впускного коллектора цоколь вывода положительного полюса аккумуляторной батареи и навернуть шестигранник. Установить на место крышку.

Установить облицовочные крышки двигателя и трубопровод наддувочного воздуха.

Подсоединить провод мессы (-) аккумуляторной батареи. Настроить часы. Выполнить настройку радио на передающие радиостанции.
