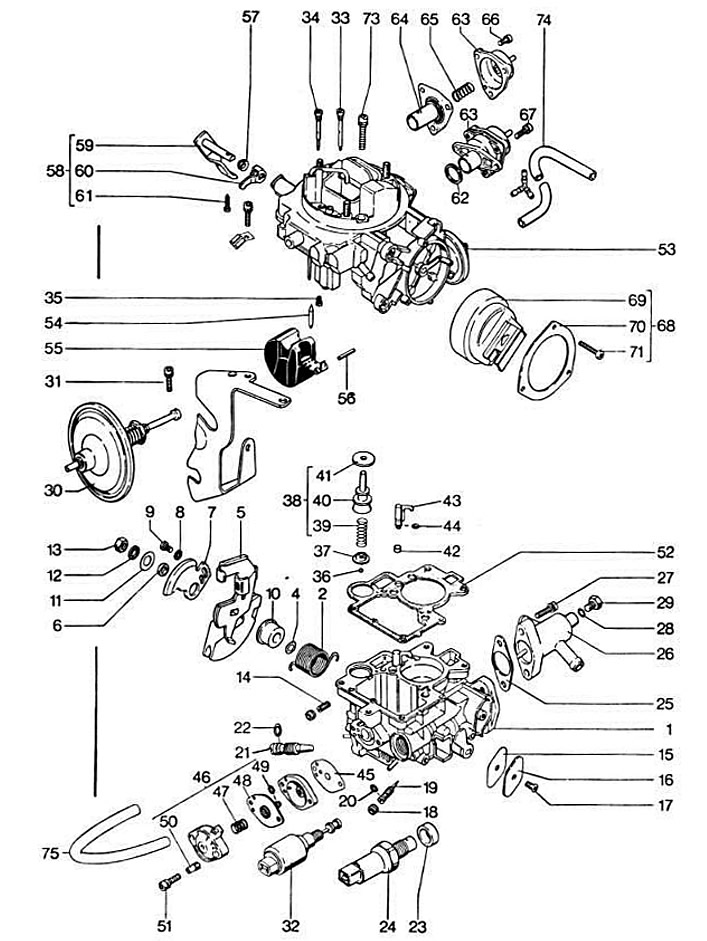

Основные детали карбюратора Solex 1B2:
1 — корпус карбюратора; 2 — возвратная пружина; 14 — упорный винт дроссельной заслонки; 16 — лючок актюатора вспомогательного пускового устройства; 18 — заглушка регулировочного винта качества (состава) смеси; 19 — регулировочный винт качества (состава) смеси; 20 — уплотнительная прокладка; 21 — регулировочный винт холостого хода; 22 — уплотнительная прокладка; 24 — корректор качественного состава смеси вспомогательного пускового устройства; 26 — актюатор вспомогательного пускового устройства; 30 — пневмопривод дроссельной заслонки; 32 — электромагнитный запорный клапан; 33 — воздушный и топливный жиклеры основной системы холостого хода; 34 — воздушный и топливный жиклеры вспомогательной системы холостого хода; 35 — главный топливный жиклер; 36-41 — детали ускорительного насоса; 43 — распылитель ускорительного насоса; 54 — игольчатый клапан; 55 — поплавок; 58 — детали привода ускорительного насоса; 62-67 — детали корпуса пускового устройства; 68 — крышка пускового устройства.
Регулировка пускового зазора воздушной заслонки
См. соответствующий параграф в подразделе «Карбюратор Solex «Зенит» 2В4»).
Предупреждение. Пусковой зазор воздушной заслонки карбюраторе IB2 равен 4,5 мм.
