Вспомогательное пусковое устройство карбюратора Solex «Зенит» 1B2 (BMW 3 Series E21)

Проверка корректора качественного состава смеси

См. соответствующий параграф в подразделе «Карбюратор Solex «Зенит» 2B4».

Предупреждение. Выступание иглы корректора должно быть в пределах 5±0,5 мм.

Проверка выступания актюатора

Снимите крышку карбюратора.

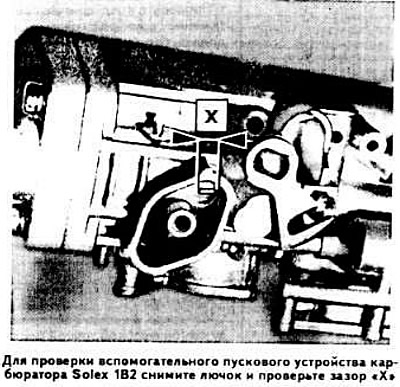

Снимите лючок на корпусе карбюратора. При температуре охлаждающей жидкости плюс 20°C зазор «X» должен быть в пределах 4-6 мм.



Проверка пневмопривода дроссельной заслонки (см. фото вверху а подразделе «Карбюратор Solex «Зенит» 2B4»).

Проверьте предварительное натяжение пружины: размер «А» должен быть равен 23 мм. При необходимости добейтесь надлежащего размера регулировочной гайкой 1.

Проверьте зазор «В» между рычагом управления дроссельными заслонками и упорным винтом, который должен равняться 3,7 мм. При необходимости установите заданный зазор изменением длины резьбовой тяги.

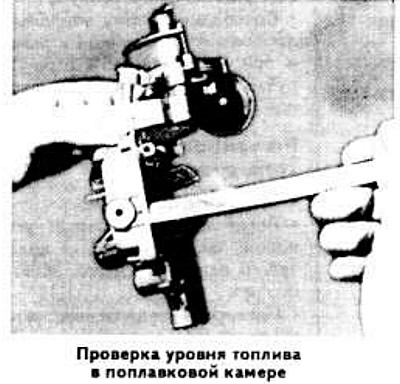

Проверка уровня топлива в поплавковой камере

Снимите крышку карбюратора и прокладку.



Измерьте линейкой зазор между самой высокой точкой поплавка и сопрягающейся поверхностью корпуса карбюратора, который должен быть равен 30 мм. Он регулируется подгибанием язычка и рычагов поплавка.

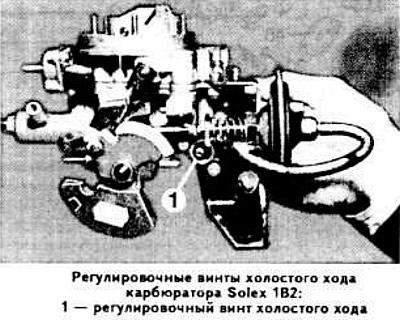

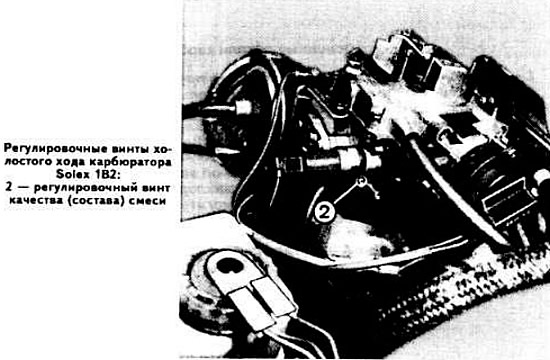

Регулировка холостого хода двигателя

См. соответствующий параграф в подразделе «Карбюратор Solex «Зенит» 2B4».
