Снятие и установка наружной ручки двери (BMW 3 Series E46)

Снятие

1. Снимите цилиндр замка, обратитесь к соответствующему разделу.

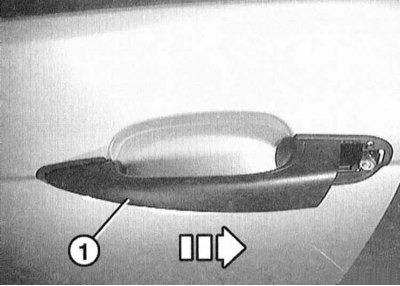

2. Потяните ручку двери «1» наружу и сместите примерно на 2 мм назад. Вдавите ручку примерно на 4 мм внутрь и потяните назад.

Таким образом, механизм замка фиксируется. Если ручка двери при снятии тянется только назад и освобождается, необходимо зафиксировать механизм замка вручную, обратитесь к подразделу "Установка".

Установка

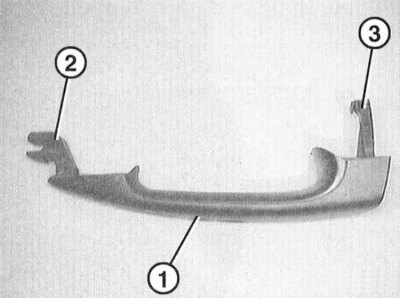

3. Проверьте направляющую «2» и опору «1», при необходимости замените ручку.

4. Если ручка двери заменяется, снимите уплотнение ручки и замените его.

Проверка/регулировка положения механизма замка

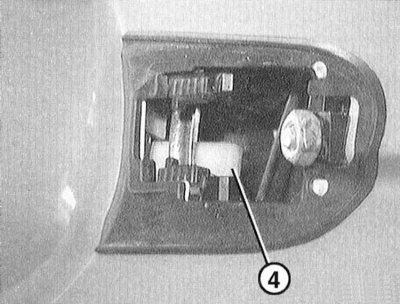

Для установки наружной ручки двери механизм замка необходимо зафиксировать. Это означает, что рычаг «4» находится в положении, как показано на иллюстрации.

Если рычаг «4», как показано на иллюстрации стоит внутри, наружная ручка двери не может быть установлена. В этом случае механизм замка необходимо установить в монтажное положение, то есть зафиксировать.

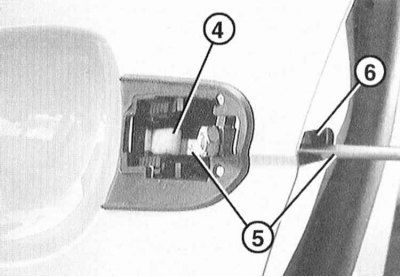

5. Зафиксируйте механизм замка: Введите отвертку «5» через отверстие «6» и нажмите рычаг «4» наружу, потяните немного назад и зафиксируйте.

6. Вставьте ручку с направляющей в отверстие.

7. Вставьте ручку с приемной частью позади рычага «4» и нажмите на дверь.

8. Сместите ручку примерно на 4 мм вперед, в сторону петли, и зафиксируйте.
