Снятие, установка и подгонка двери

С помощью шайб, подкладываемых в петлю снизу, дверь может быть отрегулирована.



Передние и задние двери устанавливаются одинаково.

Снятие

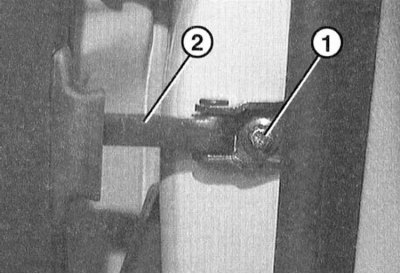

1. Выверните болт -1- и отожмите ограничитель двери -2- от стойки А.

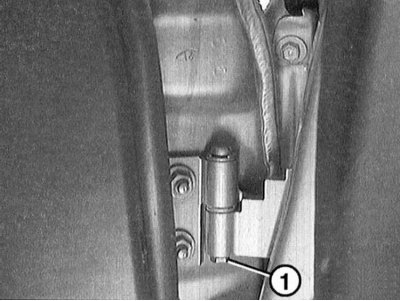

2. Выверните болт -1- у каждой петли с помощью головки на 10 мм и трещотки.


Для защиты лакокрасочного покрытия двери и передней стенки заклейте их лентой

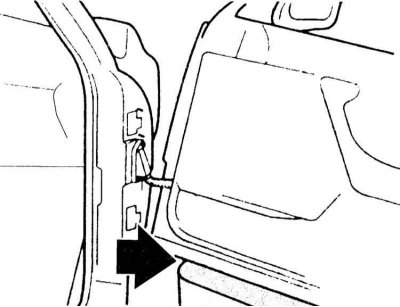

3. Выньте дверь из петель и поставьте на подкладки (стрелка на иллюстрации). Подкладка должна иметь такую высоту, чтобы жгут кабелей не испытывал натяжения.

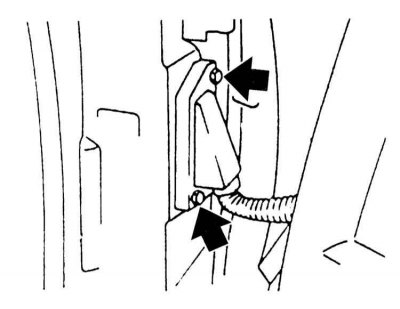

4. Отверните болты крепления рамки штекера (стрелки на иллюстрации). После этого выньте штекер.

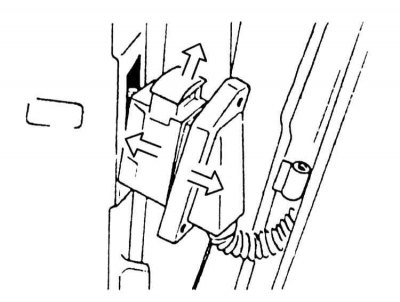

5. Потяните наверх скобу (верхняя стрелка). Таким образом, разъем будет расстыкован.

Установка

6. Состыкуйте разъем потребителей и зафиксируйте его. Вдавите штекер в стойку двери, затяните болты крепления рамки моментом 5 Н·м.

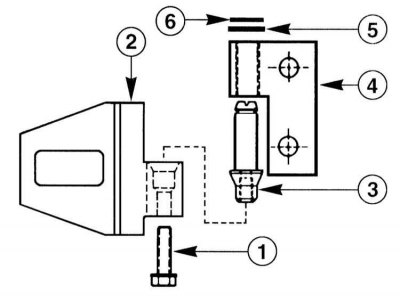

7. Вставьте дверь в петли сверху и снизу с помощью ассистента. Дверь направляется осью -3-. С помощью шайб, подкладываемых в петлю снизу, дверь при необходимости может быть отрегулирована заново. При установке той же самой двери регулировка, как правило, не требуется.

8. Вверните в каждую петлю по болту -1-.

9. Закрепите на стойке А ограничитель двери.

10. Закройте дверь и проверьте, равномерный ли зазор между дверью и кузовом. При необходимости отверните болты у петель и отрегулируйте дверь верхними болтами по высоте.

При установке новой под петли подкладываются дистанционные шайбы, чтобы сместить дверь наружу или внутрь

Дверь регулируется только в комплекте с относящимися к ней элементами, такими как стеклоподъемниками, стеклами и т. п., так как положение двери зависит от ее веса. При регулировке уплотнения двери необходимо снять. Если снимались передняя и задняя дверь, сначала необходимо выставить заднюю дверь, а затем переднюю.

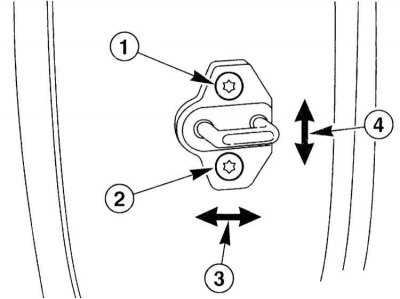

11. Ослабьте отверткой Torx винт -1- крепления скобы замка на стойке В двери и ослабьте винт -2- так, чтобы скоба могла перемещаться. Внимание: Регулировку глубины -3- менять не следует.


Если необходимо снять скобу, имейте в виду следующее. Вместо верхнего винта вверните шпильку, чтобы резьбовая планка не упала в стойку двери. Затем отверните нижний винт и снимите скобу.

12. Откройте ручку двери и держите ее. Закройте дверь. Таким образом, устанавливаются высота -4- и наклон скобы замка.

13. Осторожно откройте дверь и затяните винты моментом 20 Н·м.

Дверь с передней стороны может уходить внутрь не более чем на 1 мм и с задней стороны выступать не более чем на 1мм. Изношенную скобу замка необходимо предварительно заменить.
