Снятие и установка замка двери (BMW 3 Series E46)

Чтобы иметь возможность перемещения окна двери при снятой боковой подушке безопасности, необходимо кратковременно отсоединить отрицательный кабель (-) аккумуляторной батареи. Вследствие этого в памяти неисправностей производится соответствующая запись. После завершения работы рекомендуется очистить память, чтобы тем самым обеспечить нормальную работу подушки безопасности. Обратитесь к Разделу Диагностика неисправностей. Работу желательно проводить в условиях СТО.

Снятие

1. Закройте окно передней двери, другие окна остаются открытыми.

2. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Батарея находится в багажном отсеке позади крышки с правой стороны. У автомобилей BMW 316i, 318i батарея располагается в двигательном отсеке.

В результате отключения аккумуляторной батареи стираются данные из памяти неисправностей некоторых приборов управления. При необходимости перед отключением батареи следует считать данные памяти неисправностей. Обратитесь к Разделу Диагностика неисправностей. Работу желательно проводить в условиях СТО.

3. Изолируйте отрицательный кабель (-) у аккумуляторной батареи, чтобы исключить возможность случайного контакта.

4. снимите облицовку двери, снимите крышку двери в задней части, обратитесь к соответствующему разделу.

5. Отсоедините окно только от шины заднего стеклоподъемника, обратитесь к Разделу Снятие и установка электрического стеклоподъемника.

6. Сместите окно полностью вверх.

7. Отсоедините шину заднего стеклоподъемника, выньте ее вниз и положите внизу в двери, обратитесь к Разделу Снятие и установка электродвигателя стеклоподъемника.



8. Дверь водителя: Снимите цилиндр замка, обратитесь к соответствующему разделу.

9. Расстыкуйте разъем у замка двери.

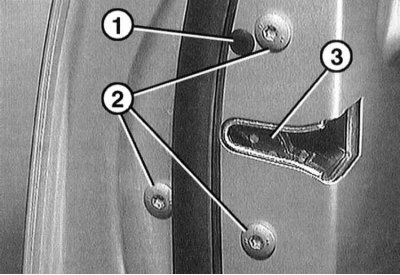

10. Выньте крышку «1» небольшой отверткой. Ослабьте лежащий под ней винт так, чтобы послышался отчетливый щелчок.

Следите за направлением вращения. На двери водителя винт вращается против часовой стрелки, на двери переднего пассажира по часовой стрелке. После этого механизм замка находится в положении демонтажа.

11. Выверните винты «2» и выньте замок двери «3» с тягами через отверстие двери.

Установка

Работу замка двери следует проверять только при открытой двери. Если дверь закрыта, и регулировка замка выполнена неверно, дверь невозможно будет открыть без разрушения облицовки.

Не следует смазывать замок двери и скобу.

12. Проверьте, имеет ли подвижность рычаг привода на замке. Если нет, ослабьте стопорный винт. Стопорный винт расположен под крышкой «1» на иллюстрации.



13. Вставьте замок с тягами в дверь. При этом тяги стопорной кнопки вставьте через отверстие в листе двери. Не деформируйте тяги.

14. Закрепите замок новыми винтами моментом 9 Н·м.

15. Состыкуйте разъем у двери замка.

16. Дверь водителя: Установите цилиндр замка, обратитесь к соответствующему разделу.

17. Закрепите стеклоподъемник сзади, обратитесь к соответствующему разделу.

18. Установите на место облицовку двери, обратитесь к соответствующему разделу.

Во время присоединения аккумуляторной батареи в автомобиле не должны находиться люди

19. Присоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Установите часы.

Проверка работы замка двери

Проверка работы производится только при открытой двери. Если дверь закрыта и регулировка выполнена неверно, дверь невозможно будет открыть без разрушения облицовки

20. Заблокируйте отверткой собачку на замке «3».

21. Закройте дверь ключом.

22. Откройте дверь ключом, откройте дверь ручкой.



23. Если замок не открывается, еще раз ослабьте стопорный винт и затяните. Стопорный винт находится под крышкой «1» на иллюстрации.

24. Еще раз проверьте работу замка двери.



25. Установите крышку «1» в отверстие двери.
