Система дистанционного управления парковкой — основные сведения и замена компонентов (BMW 3 Series E46)

Основные сведения

1. Для облегчения парковки автомобили BMW 3 серии оснащены системой, которая информирует водителя о расстоянии между задней частью автомобиля и любым препятствием, находящимся позади автомобиля. Система состоит из нескольких ультразвуковых датчиков, установленных на заднем бампере, которые измеряют расстояние между бампером и ближайшим препятствием. Информация об этом расстоянии передается водителю в виде звукового сигнала. Чем меньше расстояние до препятствия, тем выше становится частота сигнала. Если расстояние становится менее 30 см, сигнал становится постоянным

Блок управления системой

Снятие

2. В моделях "седан" и "купе" снимите правую панель облицовки багажного отделения (см. главу 11, параграф 27).

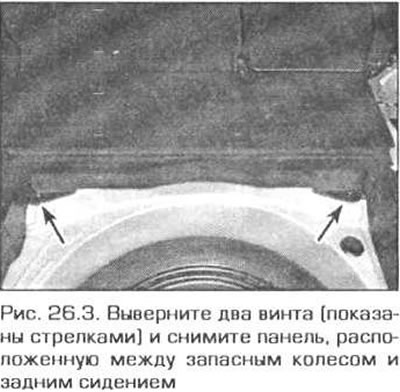

3. В модели "турист" поднимите панель пола багажного отделения. Отверните гайку и снимите кожух запасного колеса. Отверните две гайки крепления и снимите панель, расположенную между запасным колесом и задним сиденьем (рис. 26.3).

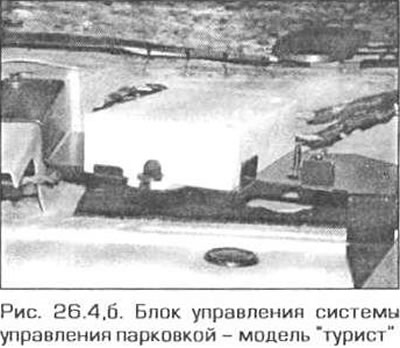

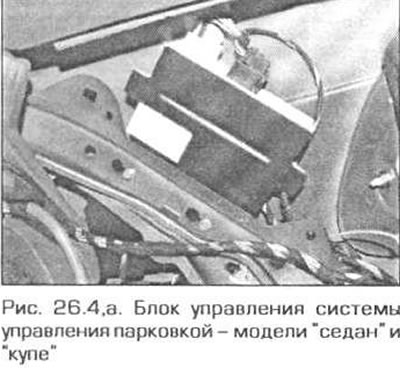

4. Во всех моделях отсоедините от блока разъемы электропроводки, запомнив их расположение. Выверните винты крепления и снимите блок управления (рис. 26.4, а, б)

Установка

5. Установка производится в последовательности. обратной снятию.

Ультразвуковые датчики

Снятие

6. Снимите задний бампер (см. главу 11).

7. Отсоедините разъемы электропроводки датчиков, отсоедините фиксаторы и выньте датчики из бампера.

Установка

8. Установка производится в последовательности, обратной снятию
