Спецификации ламп и предохранителей (BMW 5 Series E12)

Электродвигатель стеклоочистителя

Марка и тип: Bosch DHP 0 390 341 061.

Номинальное напряжение, В: 12.

Испытательное напряжение, В: 13.

С 1978 модельного года устанавливался электродвигатель стеклоочистителя марки Bosch, каталожный № 0 390 341 078 со следующими характеристиками:

• рабочее напряжение, В: 10-15;
• контрольное напряжение, В: 13±0,2.

Фары

Фары марки Hella или Bosch, состоящие из двух круглых оптических элементов ближнего и дальнего света с галогенными лампами типа Н1 SSW. В оптический элемент ближнего света встроена лампа габаритного огня мощностью 4 Вт.

Плавкие предохранители

Предохранители расположены в монтажном блоке, установленном в моторном отсеке на брызговике левого колеса. На крышке блока из прозрачного материала указаны защищаемые цели и сила тока предохранителей. Общее число предохранителей: 14. Имеются четыре запасных предохранителя на 5, 8, 16 и 25 А.

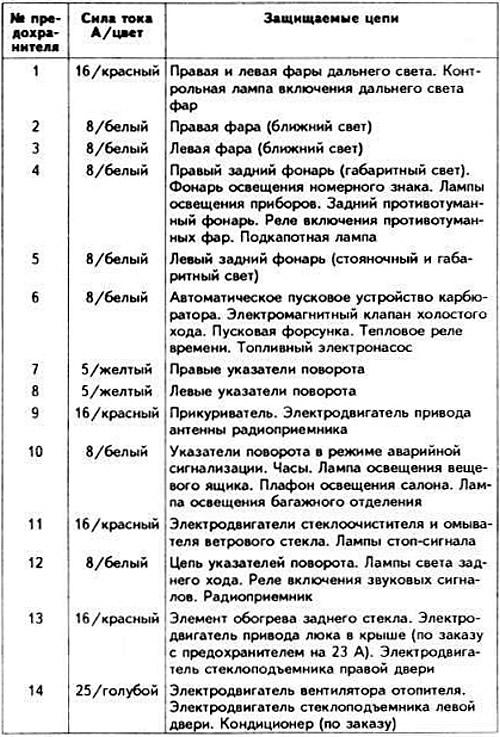

Цепи, защищаемые предохранителями

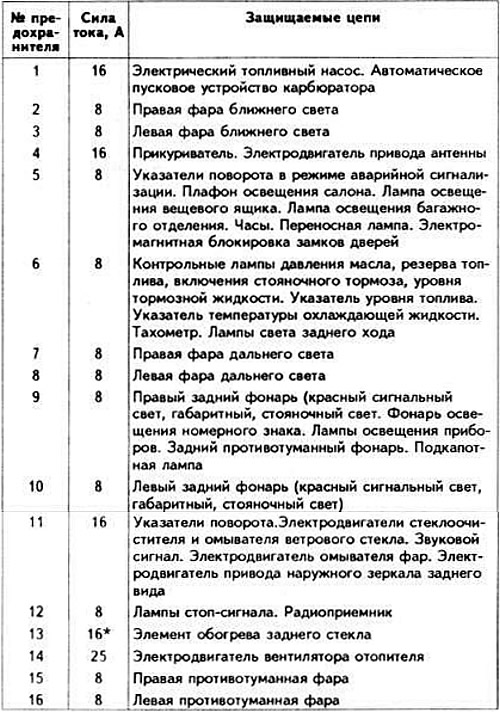

С 1977 модельного года на BMW «525», «528» и «528i» устанавливался блок на 17 предохранителей.

Цепи, защищаемые предохранителями

* На автомобилях с электроприводом люка в крыше ставится предохранитель № 13 на 25 А.



Гнездо для предохранителя № 1 — резервное.

Цветовая маркировка изолятора предохранителей:

• 8 А: черная или белая;
• 16 А: красная;
• 25 А: голубая.

Автомобили комплектовались четырьмя запасными предохранителями: двумя на 8 А, одним на 16 А и одним на 25 А.

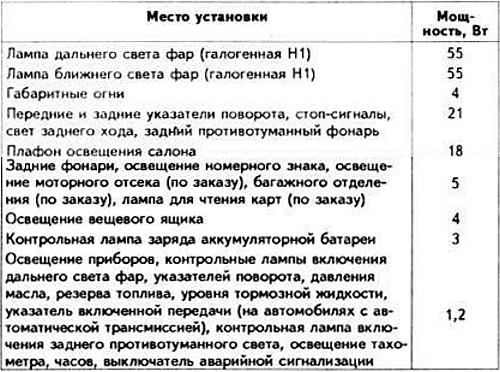

Лампы, применяемые на автомобиле

С 1977 модельного года применялись лампы плафона освещения салона мощностью 15 Вт и лампы задних габаритных огней мощностью 10 Вт.

С 1980 модельного года устанавливались лампы заднего габаритного света мощностью 5 Вт, лампа плафона освещения салона мощностью 10 Вт, лампы освещения приборов мощностью 3 Вт, лампы противотуманных фар мощностью 55 Вт.

Электрические схемы

С 1977 модельного года были изменены следующие электросхемы:

• схема цепи зажигания;
• общая схема электрооборудования автомобилей моделей «525», «525А», «528», «528А» и «528iA»;
• схема подключения электродвигателя омывателя фар.

Моменты затяжки основных резьбовых соединений, кгс·м

• Датчик контрольной лампы давления масла: 5,0.
• Контргайка выключателя стоп-сигнала: 0,3-0,4.
• Датчик температуры на впускном коллекторе: 3,0.
• Датчик температуры на радиаторе системы охлаждения: 3,2.
• Выключатель света заднего хода: 0,6-1,0.
