Opriți contactul și îndepărtați capacul de protecție a injectorului. Marcați senzorii de concentrație de oxigen din gazele de eșapament după grupurile de cilindri 1–3 și 4–6, eliberați-i din suporturi și deconectați-i.
Scoateți suporturile SS de pe linia de distribuție și deconectați SS-ul senzorului de temperatură a aerului de intrare și SS-ul supapei electromagnetice a actuatorului sistemului D-VANOS.
Conductele de combustibil de tip furtun cu cleme de fixare sunt închise cu dispozitivul "13.3.010" (vezi 3.34).
Slăbiți clemele (1 și 2, Fig. 3.147) fixarea furtunurilor și scoaterea lor din conductă.
Atenţie! După fiecare demontare, furtunurile de combustibil și clemele lor de fixare trebuie înlocuite cu altele noi.

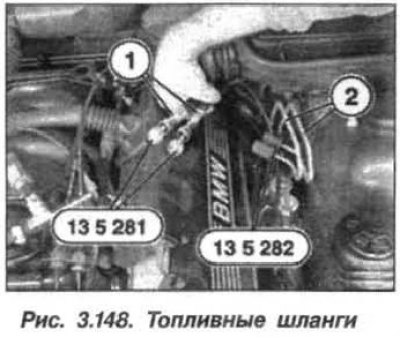

Demontarea furtunurilor de combustibil cu supape de eliberare rapidă trebuie efectuată cu furtunurile de combustibil închise (1 și 2, Fig. 3.146) cu dispozitivul "13.5.281" și dispozitivul "13.5.282".
 |
 |

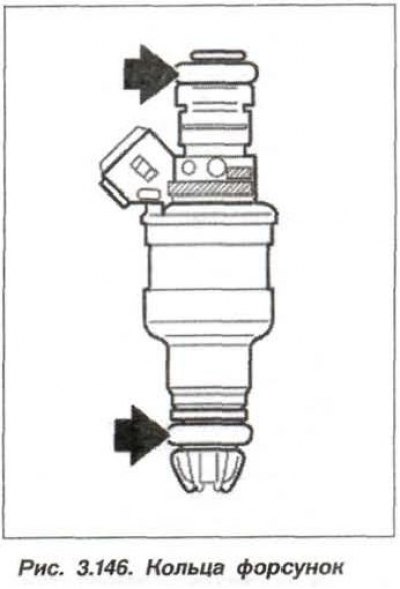

La instalare, verificați inelul de etanșare a furtunului de combustibil și suprafețele de etanșare ale conductelor de combustibil, dacă este necesar, înlocuiți piesele. Înainte de instalare, lubrifiați inelul de etanșare cu unsoare pentru a facilita alunecarea.
