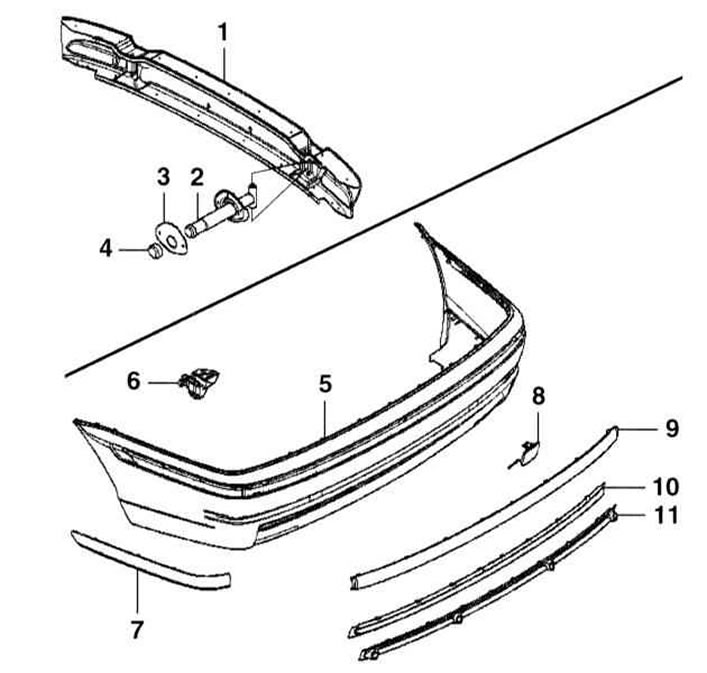

Задний бампер

1 — балка бампера
2 — амортизатор
3 — уплотнительная прокладка
4 — крышка
5 — облицовка бампера
6 — опора боковой стенки левая
7 — планка левая
8 — крышка отверстия для буксировки
9 — планка центральная
10 — козырек нижний
11 — козырек нижний, для моделей с предупреждением об опасном сближении при парковке (PDC)
Передний бампер выполнен таким образом, что он выдерживает без повреждений лобовое столкновение при скорости 4 км/час. При этом энергия удара воспринимается через находящуюся внутри алюминиевую балку и два гидравлических амортизатора.
Снятие

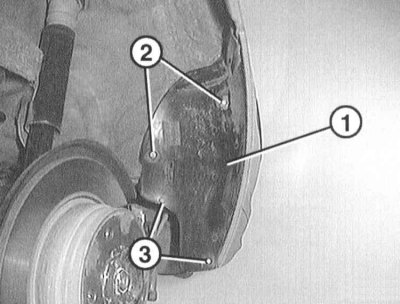

1. Снимите слева и справа задние козырьки арок колес -1-. Для этого выверните два болта -2-. Выньте отверткой штифты -3-, затем снимите зажимы. После этого выньте козырьки сбоку у бампера.
2. Откройте багажник и снимите левую боковую облицовку, обратитесь к Разделу Снятие и установка облицовки задней панели.
3. Модели 316i, 318i: Снимите правую боковую облицовку и выньте правый карман, обратитесь к Разделу Снятие и установка облицовки задней панели.
4. Модели 320d, 320i, 323i, 328i: Снимите крышку аккумуляторной батареи, обратитесь к Разделу Снятие и установка аккумуляторной батареи.

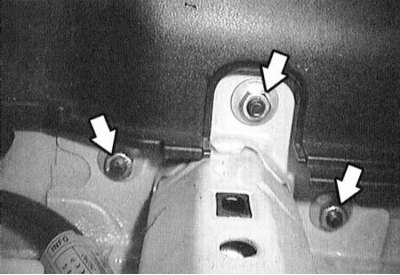

5. Отверните три гайки крепления бампера слева и справа ключом на 13 мм. Предварительно снимите крышку верхней гайки.

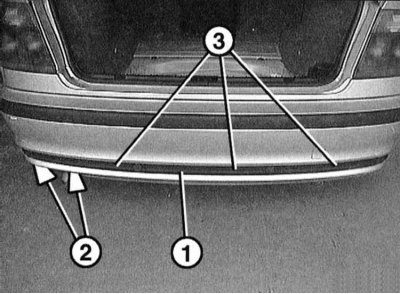

6. У автомобилей с системой предупреждения об опасном сближении при парковке снимите крышку -1-. При этом сначала снизу отсоедините стопорные лапки, а затем потяните назад оставшуюся часть козырька и отсоедините ее в точках -3-. Расстыкуйте штекерные соединения ультразвуковых преобразователей и снимите козырек. Отсоедините слева внизу держатель кабеля.
7. Выньте бампер с помощью ассистента.
Установка
8. Если необходимо, скомплектуйте бампер.

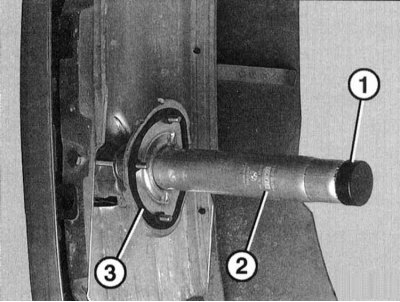

9. Если необходимо, наденьте на амортизатор -2- пластмассовую крышку -1- и уплотнение -3-. Крышка при снятии часто остается в опоре амортизатора.
10. Вставьте бампер с помощью ассистента в боковые направляющие и сместите вперед, прижмите сбоку переднюю часть и сместите вперед до упора.
11. У автомобилей с системой предупреждения об опасном сближении при парковке закрепите слева снизу держатель кабеля. Состыкуйте штекерные соединения ультразвуковых преобразователей и закрепите козырек.
12. Немного приподнимите бампер сзади, выставьте его параллельно кузову и закрепите моментом 20 Н·м. Расстояние между бампером и кузовом должно составлять 5 ± 1 мм.
13. Высота бампера регулируется при снятом амортизаторе путем вращения пластмассовой вставки с внутренним шестигранником в амортизаторах.
14. Установите на место крышки верхних гаек крепления.
15. Вставьте задние козырьки арок колес слева и справа и закрепите их. Вставьте две заклепки и вдавите до упора штифты.
16. Модели 320d, 320i, 323i, 328i: Установите на место крышку аккумуляторной батареи, обратитесь к Разделу Снятие и установка облицовки задней панели.
17. Модели 316i, 318i: Установите правую боковую облицовку и правый карман, обратитесь к Разделу Снятие и установка облицовки задней панели.
18. Установите левую боковую облицовку, обратитесь к Разделу Снятие и установка облицовки задней панели.
