Передний бампер

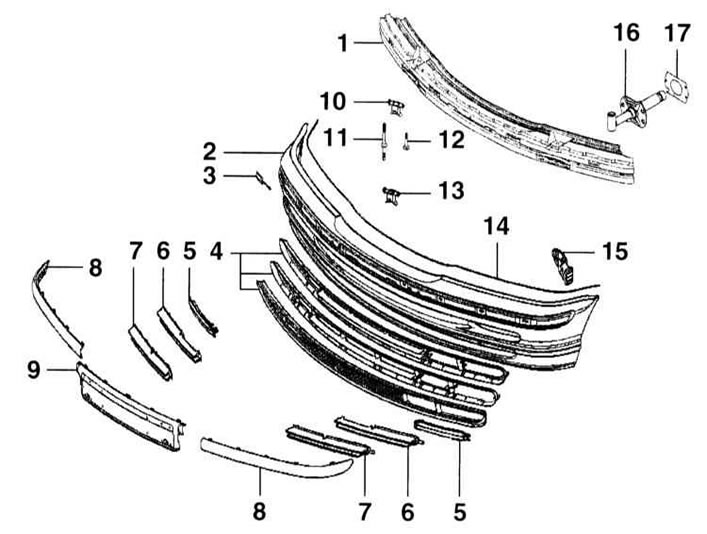

1 — балка бампера
2 — облицовка бампера
3 — крышка отверстия для буксировки
4 — нижняя решетка. Имеет различное исполнение в зависимости от модели
5 — крышка противотуманной фары
6 — вставка решетки
7 — вставка решетки автоматической трансмиссии
8 — планка
9 — подкладка. Для крепления номерного знака
10 — монтажная втулка
11 — болт, 40 Н·м
12 — болт. Только для аэродинамического пакета
13 — монтажная втулка
14 — уплотнительная прокладка
15 — опора левая
16 — амортизатор
17 — дистанционная пластина
Передний бампер выполнен таким образом, что он выдерживает без повреждений лобовое столкновение при скорости до 4 км/час. При этом энергия удара воспринимается через находящуюся внутри алюминиевую балку и два гидравлических амортизатора. Амортизаторы крепятся к двум легко заменяемым деформирующимся элементам, так называемым ударным боксам. При скорости до 15 км/час энергия удара воспринимается деформацией амортизаторов и ударных боксов таким образом, что исключается повреждение балки крепления двигателя.
Снятие

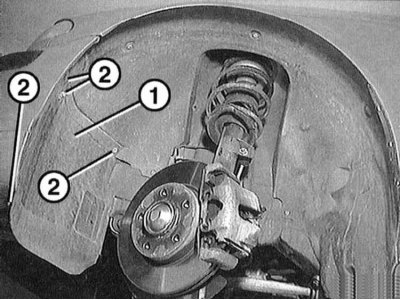

1. Отверните болты крепления -2- козырька арки колеса -1-.
Выверните дополнительный болт в передней части снизу. Болт на иллюстрации не показан.
2. Отсоедините и снимите передний козырек арки колеса.

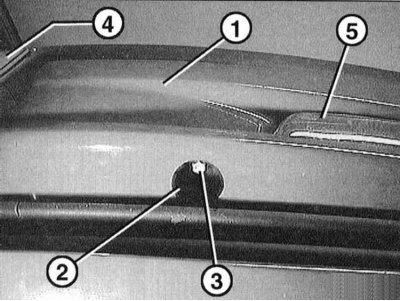

3. Отверните болты крепления -3- бампера -1- к амортизаторам снизу через два отверстия -2-. 4 – номерной знак, 5 – противотуманная фара. Для отворачивания требуется головка Torx, например, HEZET-880-Mlg-Torx-E2 с удлинителем HAZET-8822-10 и при необходимости четырехгранный переходник 958-2 с 5/8 на 1/2 дюйма.
4. Немного потяните бампер и расстыкуйте штекерные соединения звуковых сигналов слева и справа.
5. Расстыкуйте штекерные соединения противотуманных фар, если они имеются.
6. Выньте бампер вперед с помощью ассистента.
Установка
7. При необходимости скомплектуйте бампер.
8. Если необходимо, наденьте крышки на амортизаторы. Крышка часто при снятии остается в креплении амортизатора.
9. Установите с помощью ассистента бампер горизонтально. Состыкуйте штекерные соединения звуковых сигналов и/или противотуманных фар.
10. Вставьте бампер в боковые направляющие и прижмите назад.
11. Выставьте бампер параллельно к кузову и закрепите моментом 40 Н·м.

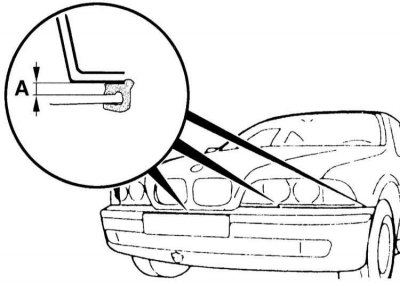

12. Расстояние между бампером и кузовом должно составлять А = 5 ± 1 мм. В противном случае снимите бампер и отрегулируйте высоту бампера у амортизаторов.
13. Высота бампера регулируется вращением пластмассовых вставок с внутренним шестигранником -5- в амортизаторах -1-. 2 – гайки, 3 – гайки, 4 – соединители.
14. Вставьте передние козырьки арок колес и закрепите их болтами.
