Зеркало внутреннего вида с автоматическим затемнением (BMW 3 Series E46)

Зеркало внутреннего вида с автоматическим затемнением плавно затемняется при определенном потоке света. Оно состоит из зеркального элемента и электронного прибора с двумя фотодатчиками.

Работа

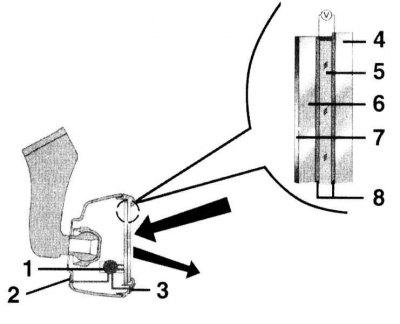

Электронный блок управления «1» через фотодатчики (2/3) регистрирует падающий на зеркало свет спереди и сзади. Если поток света сзади сильнее, чем спереди, к токопроводящему покрытию «8» прикладывается напряжение. Покрытие находится между стеклами (4/6) зеркала.

Прикладываемое напряжение изменяет цвет электролитического слоя «5». Чем выше напряжение, тем в большей степени затемняется зеркало. Вследствие этого снижается отражение падающего потока света. 7 – серебряноотражающий слой.

При включении заднего хода затемняющий эффект отключается. Это обеспечивает возможность выезда из темного гаража с помощью зеркала внутреннего вида.

Проверка

1. Включите зажигание.

Включать задний ход не следует.

2. Закройте или заклейте фотодатчик на передней стороне зеркала.

3. Осветите фотодатчик на обратной стороне зеркала карманным фонариком. Через некоторое непродолжительное время зеркало должно затемниться Фотодатчик располагается вверху в центре позади зеркала.
