Снятие и установка электродвигателя / тяг стеклоочистителя

            0

Снятие



1. Электродвигатель стеклоочистителя перед снятием установите в исходное положение. Для этого смочите ветровое стекло водой и включите электродвигатель на короткое время. Затем остановите электродвигатель выключателем стеклоочистителя и приведите его в конечное положение.

2. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Батарея находится в багажном отсеке позади крышки с правой стороны. У автомобилей BMW 316i, 318i батарея располагается в двигательном отсеке.

В результате отключения аккумуляторной батареи стираются данные из памяти неисправностей некоторых приборов управления. При необходимости перед отключением батареи следует считать данные памяти неисправностей. Обратитесь к Разделу Диагностика неисправностей. Работу желательно проводить в условиях СТО.


3. Снимите воздушный фильтр вентиляции салона, обратитесь к Разделу Замена элемента фильтра воздуха салона.

4. Снимите коробку воздушного фильтра, обратитесь к Разделу Снятие и установка коробки воздухозаборника.

5. Снимите запорную стенку отопителя, обратитесь к Разделу Снятие и установка вентилятора отопителя.

6. Снимите оба рычага стеклоочистителя, обратитесь к соответствующему разделу.

7. Снимите крышку лобового обтекателя, обратитесь к Разделу Снятие и установка крышки обтекателя.

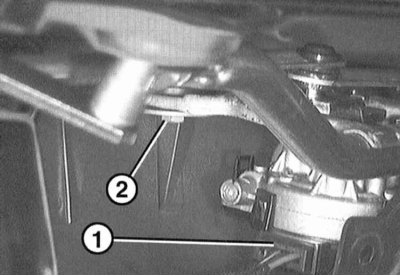

8. Расстыкуйте разъем «1» электродвигателя стеклоочистителя.


9. Выверните болт «2» консоли стеклоочистителя.

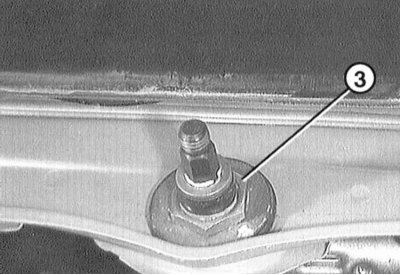

10. Отверните гайки крепления «3» осей стеклоочистителя.

11. Выньте штанги стеклоочистителя в комплекте через отверстие в запорной стенке отопителя.

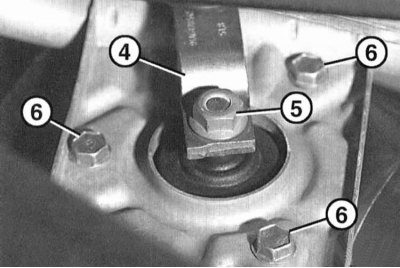

12. Маркируйте фломастером положение рычага «4»по отношению к консоли. Отверните гайку «5» и.

13. Выверните три болта крепления «6» электродвигателя и снимите электродвигатель с консоли.

Установка

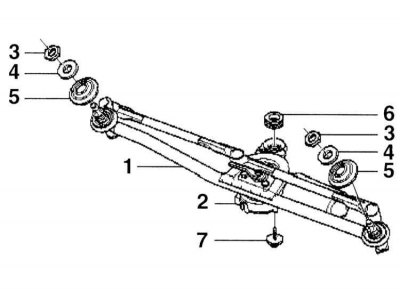

14. Скомплектуйте штанги, как показано на иллюстрации.



1 — штанги стеклоочистителя
2 — электродвигатель
3 — гайка
4 — шайба верхняя
5 — шайба нижняя
6 — демпфирующее кольцо
7 — болт с шайбой



15. Перед установкой электродвигателя приведите его в исходное положение. Для этого присоедините штекер, кратковременно присоедините отрицательный кабель (-) аккумуляторной батареи и включите электродвигатель. Затем остановите электродвигатель выключателем стеклоочистителя и дайте ему прийти в конечное положение. Отсоедините штекер, отключите отрицательный кабель аккумуляторной батареи.

16. Закрепите электродвигатель на консоли очистителя моментом 10 Н·м.

17. Установите рычаг в соответствии с маркировкой, нанесенной на консоли. Закрепите гайку моментом 25 Н·м.

18. Установите штанги и закрепите 2 гайки моментом 12 Н·м

19. Установите резиновые опоры консоли очистителя на оси и закрепите консоль моментом 10 Н·м.

20. Состыкуйте разъем электродвигателя.

21. Установите лобовой обтекатель, обратитесь к Разделу Снятие и установка крышки обтекателя.

22. Установите оба рычага очистителя, обратитесь к соответствующему разделу.

23. Установите запорную стенку отопителя, обратитесь к Разделу Снятие и установка вентилятора отопителя.

24. Установите коробку воздушного фильтра, обратитесь к Разделу Снятие и установка коробки воздухозаборника.

25. Установите воздушный фильтр вентиляции салона, обратитесь к Разделу Замена элемента фильтра воздуха салона.

26. Присоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Установите часы.
