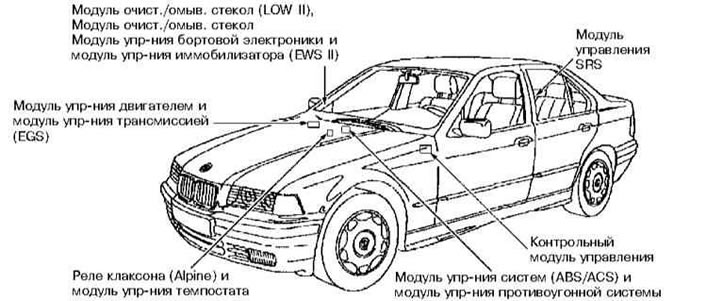

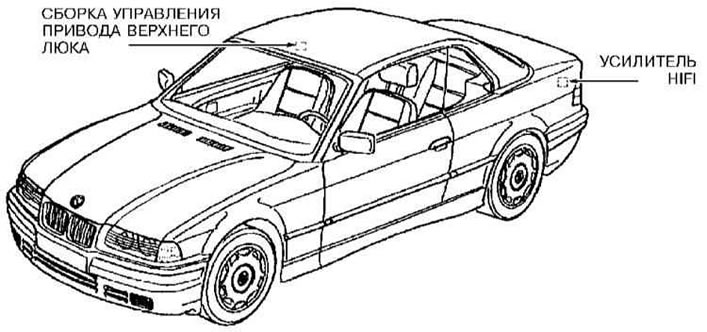

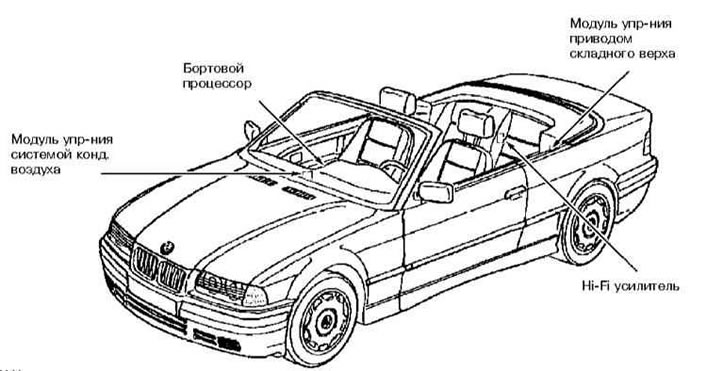

Расположение электронных блоков управления системами автомобиля на кузове
| Лампы накаливания 12 В | Тип | Мощность, Вт |
| Ближний свет | Н7 | 55 |
| Дальний свет | Н1 | 55 |
| Сигналы поворота передние | Р | 21 |
| Стояночный свет передний | W | 5 |
| Противотуманная фара передняя | НВ4 | 55 |
| Боковой повторитель поворота | W | 5 |
| Сигнал поворота задний | P | 21 |
| Стоп-сигнал/задний фонарь | Р | 21/4 |
| Фонарь заднего хода | Р | 21 |
| Задний туманный фонарь | Р | 21 |
| Освещение номерного знака | С11 | 5 |
| Дополнительный стоп-сигнал | светодиодная рейка1) | |
| Внутреннее освещение | софит | 5 |
| Лампа подсветки чтения | XE | 6 |
| Подсветка района ног, кармана | софит | 5 |
| Освещение багажника/ двигательного отсека | софит | 10 |
| Подсветка косметического зеркала | софит | 10 |
| 1) При выходе из строя одного светодиода замене подлежит весь стоп-сигнал. | ||

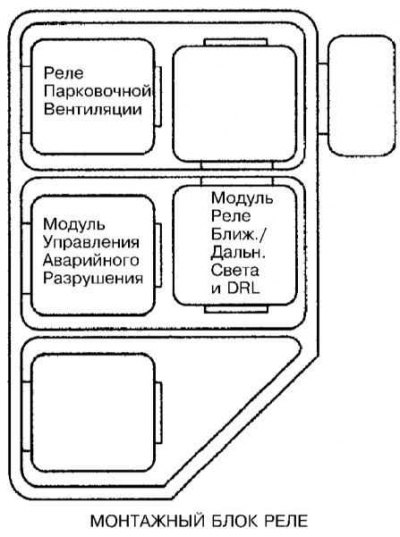

Коробки реле и предохранителей

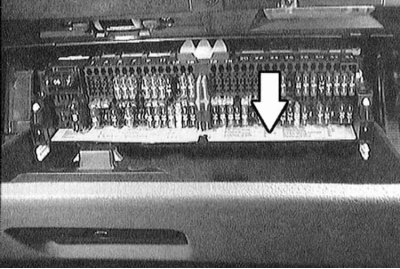

Зависит от оборудования автомобиля и года его выпуска. Схема расположения предохранителей находится в вещевом ящике под платой предохранителей.

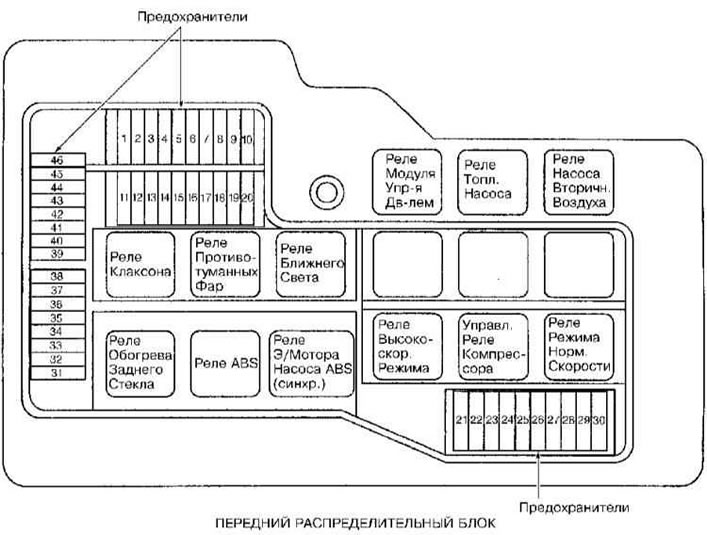

Расположение предохранителей

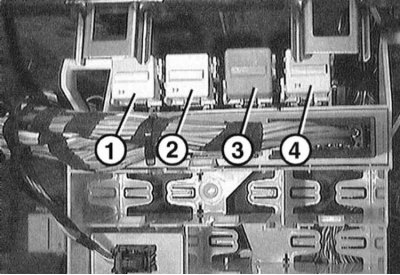

Расположение коробки реле позади вещевого ящика
1 — реле топливного насоса;
2 — реле вентилятора отопителя
3 — реле противотуманных фар
4 — реле звуковых сигналов

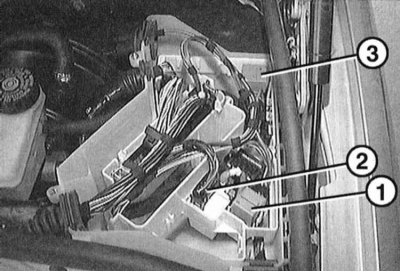

Коробка реле в двигательном отсеке
Показана модель 320d со снятой крышкой
1 — главное реле DDE (320d), реле катушек зажигания, клемма 15 (320i, 323i, 328i).
2 — прибор управления предварительного накала (320d), главное реле DDE (все бензиновые двигатели)
3 — реле стеклоочистителя
Цветовая маркировка предохранителей
| Ток, А | Цветовая маркировка |
| 5 | Светло-коричневый |
| 7.5 | Коричневый |
| 10 | Красный |
| 15 | Синий |
| 20 | Желтый |
| 30 | Зеленый |
Усилия затягивания резьбовых соединений
Моменты затяжки крепежа приведены также в тексте Главы и на некоторых иллюстрациях*.
* Выделенные в тексте жирным шрифтом моменты затяжки подлежат точному соблюдению; не выделенные жирным шрифтом усилия приведены лишь ориентировочно.
Автомобили данной марки оборудованы 12 В системой электрооборудования с заземлением по отрицательному полюсу. Питание всех осветительных приборов и электрических агрегатов осуществляется от батареи свинцово-кислотного типа, подзаряжаемой от генератора переменного тока.
Данная Глава посвящена описанию процедур обслуживания и ремонта некоторых компонентов системы бортового электрооборудования, к числу которых относятся кроме конкретных рассмотренных ниже также все осветительные приборы и не связанные непосредственно с двигателем электрические аксессуары. Кроме того, рассмотрены процедуры диагностики неисправностей электрооборудования общего порядка.
При выполнении любых работ по ремонту и обслуживанию компонентов системы электрооборудования необходимо в обязательном порядке предварительно отсоединять отрицательный провод от батареи во избежание получения электротравмы и/или возгорания.
