Основные детали карбюратора 2BE «Экотроник»

            0

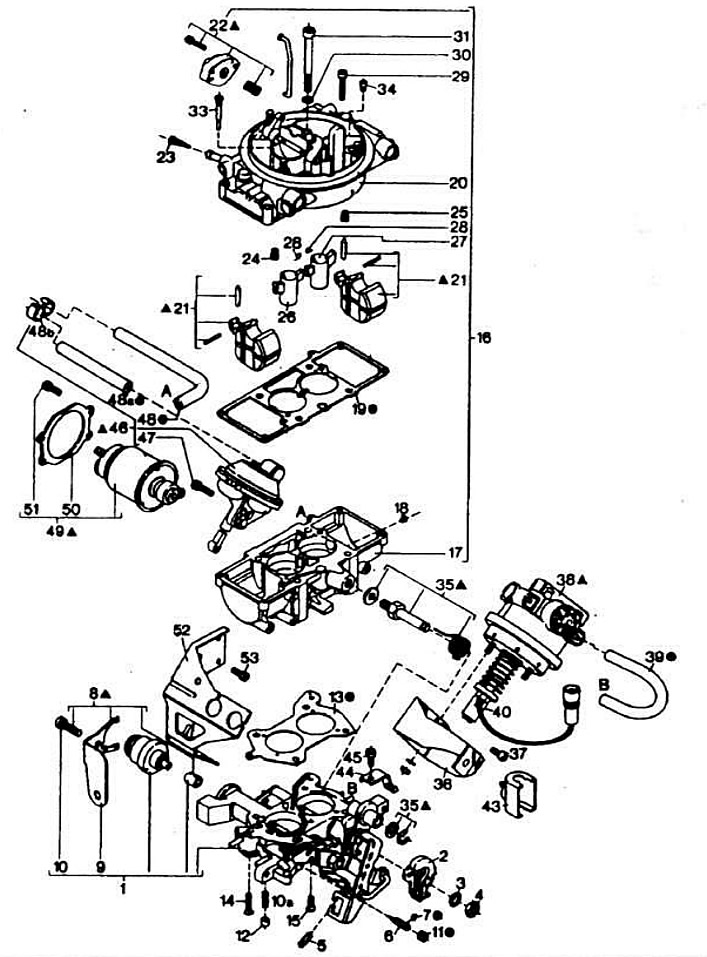

Основные детали карбюратора 2ВЕ «Экотроник»:

1 — корпус дроссельных заслонок с потенциометром положения дроссельной заслонки 1-й камеры; 6 — регулировочный винт качества (состава) смеси холостого хода; 13, 19 — прокладки; 17 — корпус поплавковых камер; 18 — топливный жиклер переходной системы 2-й камеры; 20 — крышка карбюратора; 21 — поплавки с игольчатыми клапанами; 22 — атмосферный клапан; 23 — входной топливный фильтр; 24, 25 — главные топливные жиклеры; 26, 27 — распылители; 23 — топливный жиклер холостого хода; 34 — воздушный жиклер переходной системы 2-й камеры; 38 — сервопривод дроссельной заслонки 1-й камеры; 46 — пневмопривод дроссельной заслонки 2-й камеры; 49 — сервопривод воздушной заслонки.
