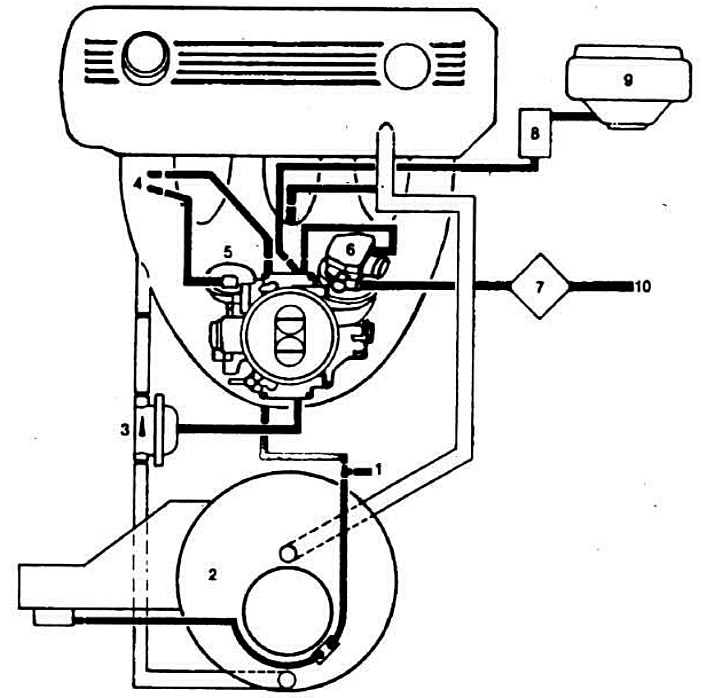

Схема воздушных магистралей:
1 — место подключения колодки датчика температуры а салоне (на автомобилях с электронной системой отопления); 2 — воздушный фильтр; 3 — воздушный клапан системы торможения двигателем (ограничитель разрежения во впускном коллекторе); 4 — демпфер 2-й камеры; 5 — пневмопривод диафрагменного типа 2-й камеры; 6 — сервопривод дроссельной заслонки 1-й камеры; 7 — фильтр с атмосферным клапаном сервопривода дроссельной заслонки 1-й камеры; 8 — электромагнитный клапан регулирования момента зажигания; 9 — вакуумный регулятор (исполнительный двигатель) датчика-распределителя зажигания; 10 — подвод атмосферного давления к сервоприводу дроссельной заслонки 1-й камеры из салона автомобиля.
