Проверка / замена выключателя сигнала торможения (BMW 5 Series E39)

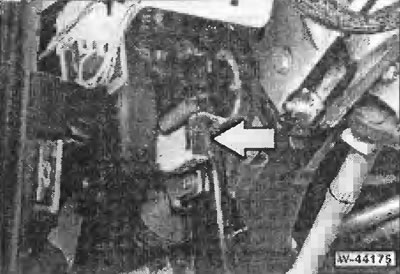

Выключатель сигнала торможения расположен в нише для ног со стороны водителя у педали тормоза.

Проверка

Если сигнал торможения не загорается, проверить сначала предохранитель. Затем проверить лампы накаливания. Если соответствующие пампы исправные, проверить выключатель сигнала торможения.

Снять облицовку ниши для ног (над педалью).

Отсоединить штекер от выключателя сигнала торможения, для чего сжать фиксирующие выступы.

Включить зажигание.

Оба контакта отсоединенного штекера соединить короткой перемычкой. Если при нажатии педали тормоза сигнал торможения теперь загорается, выключатель сигнала торможения заменить.

Снятие

Снять облицовку левой ниши для ног.



Сжать фиксирующие выступы и отсоединить провод с штекером от выключателя.

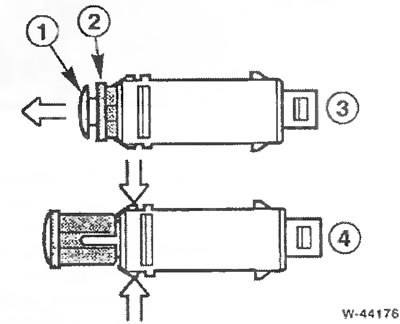

Нажать педаль тормоза. Толкатель «1» и втулку «2» вытащить полностью вперед (стрелка на позиции 3).



В этом положении нажать фиксирующие выступы «стрелки» и движением назад вытащить выключатель сигнала торможения из держателя (позиция 4).

Установка

Выключатель с полностью вынутой втулкой вставить в держатель на кронштейне педали тормоза и зафиксировать.

Красную предохранительную втулку вжать в выключатель так, чтобы бурт втулки прилегал к кронштейну педали.

Подсоединить к выключателю штекер и зафиксировать.

Проверить, загорается ли сигнал торможения при включенном зажигании и нажатой педали тормоза.

Установить облицовку ниши для ног.
