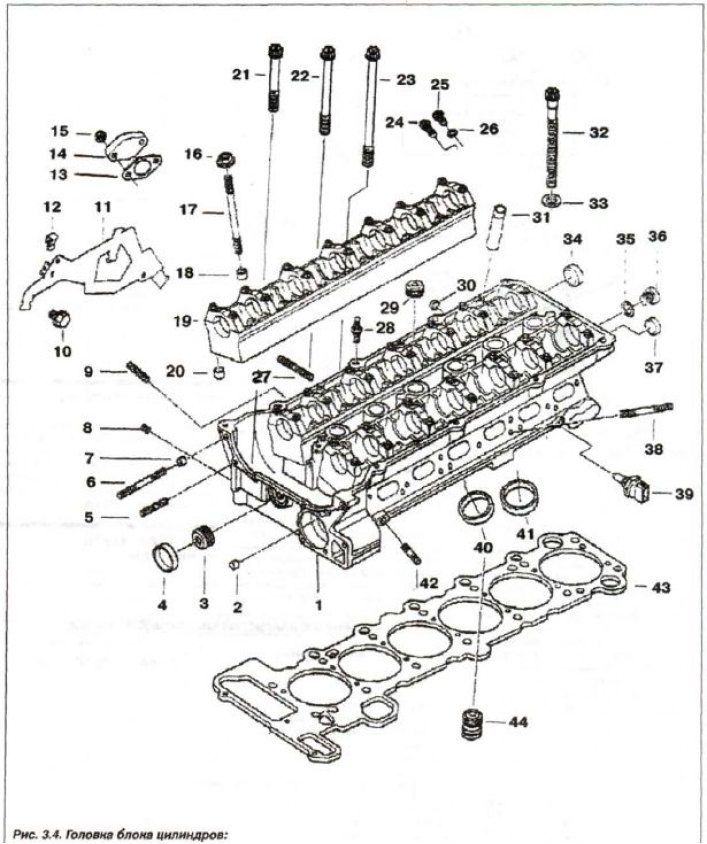

1 - головка блока цилиндров; 2,7 - центрирующая втулка; 3,8 - резьбовая пробка (М8х1); 4 - крышка (∅28); 5 - шпилька (М6х30); 6 - шпилька (М6х60); 9 - шпилька (М6x28); 10 - болт (М8x28); 11 - держатель жгута; 12 - проставка; 13 - уплотнитель; 14,30 - крышка; 15 - гайка самоблок.; 16 - гайка (М7); 17 - шпилька (М7x95); 18, 20 - центр, втулка (∅9,5); 19 - опорная планка; 21 - болт Т (М6x50); 22 - болт Т (М6x70); 23 - болт 7 (М6x100); 24 - резьбовая пробка с уплотнительным кольцом (М12x1,5x26); 25 - болт; 26,35 - уплотнительное кольцо; 27 - шпилька (М7x39); 28 - шпилька (М7/6x29,5); 29 - резьбовая пробка (М18x1,5); 31 - направляющая втулка; 32 - болт головки (М10x110); 33 - прокладочная шайба; 34 - крышка (∅22); 36 - резьбовая пробка (М10x1,0); 37 - крышка (∅18); 38 - шпилька (М7x55); 39 - датчик; 40 - седло вып. клапана; 41 - седло вп. клапана; 42 - шпилька (М6x25); 43 - уплотнительная прокладка; 44 - обратный клапан
Электронные компоненты системы зажигания объединены с катушкой зажигания при помощи штекерного соединения (ШC). Сопротивление обмоток катушки зажигания составляет: первичной — 0,8±0.1 Ом; вторичной — не замеряется. Сопротивление соединительного сердечника (наконечника) составляет 5,0±0,5 кОм.
