Снятие и установка, проверка сцепления (BMW 5 Series E34)

Снятие

Снять коробку передач.

Постепенно ослаблять каждый раз на 1-1½ оборота болты крепления ведущего диска до его разгрузки.

Внимание: Если болты отворачиваются сразу же, возможно дефектна диафрагменная пружина.

Во избежание проворачивания маховика при отворачивании болтов заблокировать маховик отверткой или стержнем.

В заключение полностью вывернуть болты.

Вынуть ведущий и ведомый диски.

Внимание: Не уронить ведущий и ведомый диски при вытаскивании, так как следствием этого могут быть затрудненное выключение сцепления или дергания сцепления после его установки.

Протереть маховик тряпкой, смоченной в бензине.

Проверка

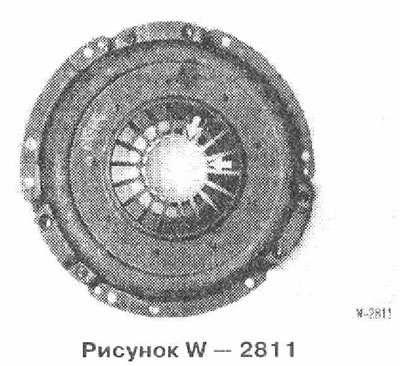

Проверить ведущий диск на отсутствие царапин и прогоревших мест.



Проверить целостность диафрагменной пружины «стрелка».



Проверить пружинные соединения ведущего диска и крышки на отсутствие трещин и надежность крепления заклепочных соединений. Сцепление с поврежденными или ненадежными заклепочными соединениями заменить.

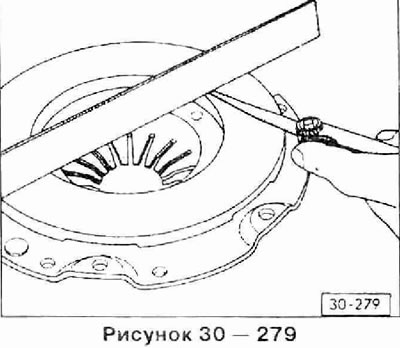

Проверить рабочую поверхность ведущего диска на отсутствие трещин, прогоревших мест и износа. Ведущие диски, которые вогнуты внутрь до 0,3 мм, еще могут быть установлены. Проверка производится с помощью линейки и набора щупов.

Проверить маховик на отсутствие царапин и прогоревших мест.

Обработать ведущий диск и маховик очень тонкой шкуркой.

Замасленные и механически поврежденные ведущие диски подлежат замене.

Измерить штангенциркулем толщину накладок ведущего диска. Минимально допустимая толщина составляет 7,5 мм, в противном случае диск подлежит замене. Заменяется ведущий диск и при наличии прогаров.

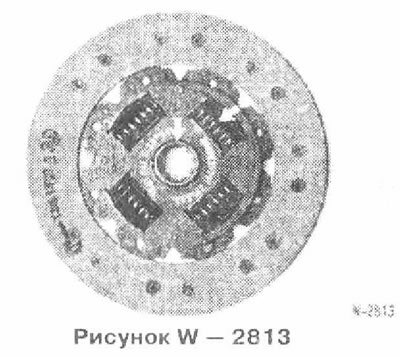

Проверить окна пружин, торсионные пружины и ступицу на отсутствие следов износа. При составном маховике ведомый диск имеет жесткую конструкцию без демпферов. Торсионные демпферы в этом случае устанавливаются в маховике.



Снять выжимной подшипник с передней крышки коробки передач и проверить.

В мастерской проверяется биение ведомого диска. Боковое биение не должно превышать 0,5 мм.

Внимание: Эту проверку необходимо проводить при повторной установке прежнего ведомого диска идо этого имелись сложности при отжатии сцепления.

Проверить легкость хода шарикового подшипника в проточке коленчатого вала. Если требуется, снять подшипник съемником и заменить.

Установка

Перед установкой нового сцепления удалить с него антикоррозионное защитное покрытие.

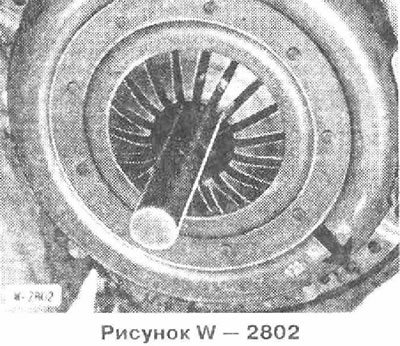

Вставить ведущий и ведомый диски в маховик. Поставить ведущий диск сцепления на соответствующие установочные штифты. Отцентровать ведомый диск в ведущем диске. Для центровки лучше всего использовать вал фирмы HAZET или первичный вал от старой коробки передач.

При установке прежнего ведущего диска установить его по маркировке. Маркировка должна быть обращена в сторону коробки передач.

Ввернуть болты крепления ведущего диска.

Последовательно затянуть болты крепления ведущего диска на один — полтора оборота. После этого удалить центрирующий вал.

Внимание: При затягивании болтов ведущий диск должен равномерно и свободно входить в маховик. Момент затяжки болтов крепления класса 8.8 (указан на головке болгар 22-24 нм, класса 10.9 — 30-35 нм, цилиндрические болты: 22-24 нм.

Слегка смазать шпоночные канавки первичного вала коробки передач Molykote Long them 2. При составном маховике смазать шпоночные канавки Microlube 261.

Установить коробку передач.
