Снятие и установка фар (BMW 3 Series E36)

В качестве фар ближнего света и противотуманных фар установлены та называемые эллипсоидные фары. В эллипсоидной фаре перед лампой накаливания установлена собирательная линза, фокусирующая свет лампы. Преимуществами эллипсоидных фар являются: малый диаметр фары при одновременно сильном сете фары; равномерное освещение дороги, в особенности на расстоянии до 50 метров; снижение рассеивающего освещения, благодаря чему уменьшение собственного ослепления при плохих погодных условиях и меньшее ослепление транспорта, движущегося навстречу.

Снятие

Открыть капот моторного отсека.

Отключить провод массы от аккумулятора.

Внимание: При отключении аккумулятора стирается информация в электронных устройствах памяти, например накопитель неисправностей двигателя или память охранного кода радиоприемника. Аккумулятор отключать только при выключенном зажигании, чтобы не вывести из строя блок управления системы впрыска топлива. При отключении аккумулятора соблюдать указания разделов "Радиоприемник" и "Снятие и установка аккумулятора".

Внимание: На автомобилях с шестицилиндровым двигателем аккумулятор располагается в багажном отсеке справа рядом с запасным колесом.

Если требуется, снять воздухозаборник вентиляции генератора или корпус воздушного фильтра с расходомером воздуха.

Снять указатель поворотов.

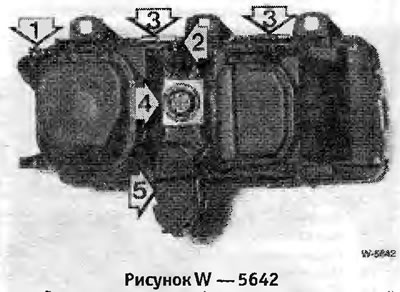

Отсоединить разъем «4», предварительно навернув пластмассовую накидную гайку.

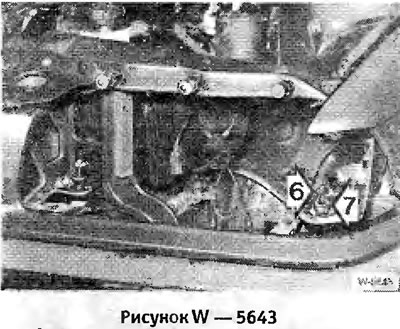

Отвернуть 5 винтов «6». Винты показаны на рисунке на снятой фаре.

Внимание: При этом удерживать гаечным ключом 5 распорных гаек «7» чтобы они не проворачивались. С помощью распорных гаек фара подгоняется к кузову.

Вытащить фару.

Если установлен мотор системы регулирования наклона фар, повернуть его на 90° влево и вытащить.

Установка

Если снимался, вставить мотор системы регулирования наклона фар и повернуть его на 90° вправо.

Вставить фару.

Сначала завернуть оба нижних винта до края резьбы, при этом удерживать гаечным ключом распорные гайки, чтобы они не проворачивались.

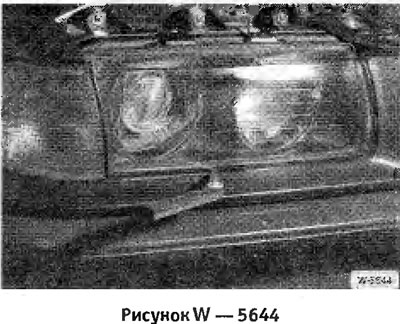

Проверить просвет, как показано на рисунке. Заданное значение: 2,5 мм. При необходимости соответственно повернуть обе нижних распорных гайки.



Полностью привернуть фару, удерживая при этом распорные гайки.

Установить указатель поворотов.

Подсоединить разъем и закрепить его пластмассовой накидной гайкой.

Если снимались, установить воздухозаборник вентиляции генератора или воздушный фильтр с расходомером воздуха.

Подключить провод массы к аккумулятору.

Внимание: Аккумулятор подключать при выключенном зажигании, в противном случае может выйти из строя электронный блок управления устройства впрыскивания.

Отрегулировать фары.

Установить время на часах.

Задать охранный код радиоприемника, см. раздел "Установка кода радиоприемника".
