Спецификации механических коробок передач (BMW 5 Series E12)

На автомобилях BMW 5-й серии первоначально устанавливались коробки передач двух типов:

• на моделях «528», «520» и «520i»: четырехступенчатая коробка передач BMW 242/4 с синхронизаторами с блокирующим устройством марки Borg-Warner на всех передачах переднего хода;
• на моделях «525» и «528»: четырехступенчатая коробка передач фирмы Getrag 262/8 с синхронизаторами с блокирующим устройством марки Borg-Warner на всех передачах переднего хода.

В зависимости от комплектации автомобиля устанавливалась пятиступенчатая коробка передач фирмы Getrag с синхронизаторами марки Porsche на всех передачах.

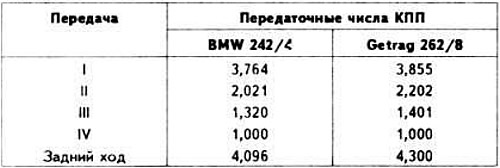

Передаточные числа

Передаточное отношение привода спидометра: 2,5.

Данные для регулировки

Осевой зазор между торцом нового блокирующего кольца и торцом зубчатого венца синхронизатора, мм: 1,0.

Минимальный осевой зазор между торцом блокирующего кольца и торцом зубчатого венца синхронизатора, мм: 0,8.

Ширина направляющего ребра, мм:

• «518», «520», «520i»:
• вилок переключения I, II, III и IV передач: 5^-0,03_-0,06
• вилки переключения заднего хода: 6^-0,07_-0,145
• «525», «528»:
• вилок переключения I, II, III и IV передач: 7_-0,04-0,098

Осевой зазор первичного и вторичного валов, мм:

• «518», «520» и «520i»: 0,50-0,60;
• «525», «528»: 0,17-0,40.

Осевой зазор промежуточного вала, мм: 0,10-0,20.

Промежуточный вал может быть частично разобран. На нем выполнены зубчатые венцы только шестерен I и II передач. Опрессовку и напрессовку шестерен III и IV передач необходимо производить на прессе.

Усилие с прессов к и шестерен III и IV передач промежуточного вала, тс: 10.

Усилие напрессовки шестерен III и IV передач промежуточного вала, предварительно нагретых до температуры 120-150*0 («518», «520», «520i») или 150-180°C («525», «528»), тс: 7.

В запасные части промежуточный вал поставляется в сборе.

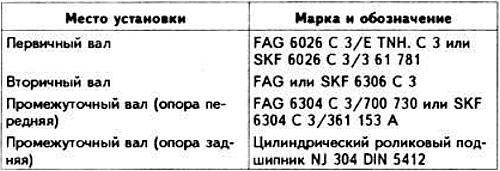

Подшипники качения, применяемые в КП BMW «518», «520», «520i»

биение вторичного вала, замеренное на конце и в месте крепления фланца вторичного вала, не более, мм: 0,07.

Масло для коробки передач

Применяемое масло: ЕР. SAE 80-90.

Заправочная емкость картера коробки передач, л:

• «518», «520», «520i»: 1,0;
• «520», «525»: 1,1.

Периодичность проверки уровня масла: через каждые 15 000 км пробега (масло должно доходить до уровня нижней кромки заливного отверстия).

Периодичность замены масла: через каждые 30 000 км пробега (сразу после поездки).

Моменты затяжки основных резьбовых соединений, кгс·м

• Болты крепления картера коробки передач к блоку двигателя: М8: 2,5; М10: 4,7.
• Гайка заднего конца вторичного вала коробки передач. 10,0.
• Гайка болта крепления задней крышки к картеру коробки передач: 2,5.
• Гайка крепления сайлент-блока к поперечине: 4,8.
• Гайка болта крепления опоры кронштейна подвески к картеру коробки передач: 2,5.
• Пробка сливного отверстия: 6,0±1,0.

С 1977 модельного года на BMW «525», «528» и «528i» устанавливалась четырехступенчатая коробка передач марки Getrag типа 269/9 с синхронизаторами марки Borg-Warner.

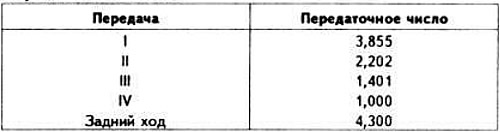

Передаточные числа

Передаточное число привода спидометра: 2.5.

Осевой зазор, мм:

• первичного и вторичного валов: 0-0,09;
• промежуточного вала: 0,1-0,2.

Биение вторичного вала при измерении по шейке, мм: 0,07.

Допустимое торцевое биение при измерении по шейке и на креплении фланца вторичного вала, мм: 0,07.

Остальные характеристики КП Getrag 269/9 те же, что и коробки передач Getrag 262/8.

Моменты затяжки основных резьбовых соединений, кгс·м

• Болт М12 крепления картера коробки передач к блоку двигателя: 7,2-8,0.
• Пробка сливного отверстия 4,0-6,0.
• Гайка болта крепления задней крышки к картеру коробки передач: 2,5.

По заказу устанавливалась пятиступенчатая коробка передач Getrag 265/6.

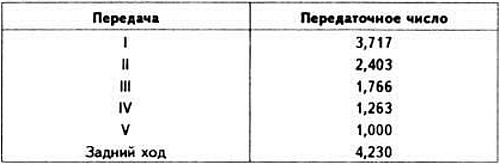

Передаточные числа

Передаточное число привода спидометра: 2,5.

Температура нагрева картера коробки передач при запрессовке подшипников,°C: 80.

Осевой зазор, мм:

• первичного вала: 0-0,09;
• вторичного вала: 0-0,09;
• промежуточного вала: 0,1-0,2;
• шестерни I передачи: 0-0,9;
• скользящей муфты синхронизатора: 0-0,09.

Моменты затяжки основных резьбовых соединений, кгс·м

• Болт М12 крепления коробки передач к картеру сцепления: 7,2-8,0.
• Сливная и заливная пробки: 4,0-6,0.
• Болты крепления передней крышки: М8х22: 1,8; М8х30: 2,5.
• Болты крепления задней крышки: 2,5, кроме:
• болт М6х355: 1,0;
• болт М6х16 (предварительно нанести на резьбу специальный клей типа Loctite): 0,9.
• Гайка фланца вторичного вала: 10,0.

С 1980 модельного года на BMW «518» и «520» устанавливались четырехступенчатые коробки передач BMW типа 242/18 и 242/7 соответственно.

По заказу на модель «520» устанавливалась пятиступенчатая коробка передач с близкими передаточными числами, с прямой V передачей марки BMW типа 245/11.

По заказу на моделях «525», «528i» и «535» устанавливалась пятиступенчатая коробка передач марки Getrag типа 265/5 с прямой V передачей.



По заказу на моделях «518», «520», «525» и «528i» устанавливались пятиступенчатые «экономичные» коробки передач соответственно типов BMW 245/4, BMW 245/2, 265/4 Getrag, 265/6 Getrag с ускоряющей V передачей.

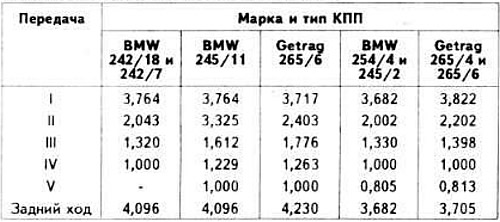

Передаточные числа коробок передач

Передаточное число привода спидометра: 2,5.

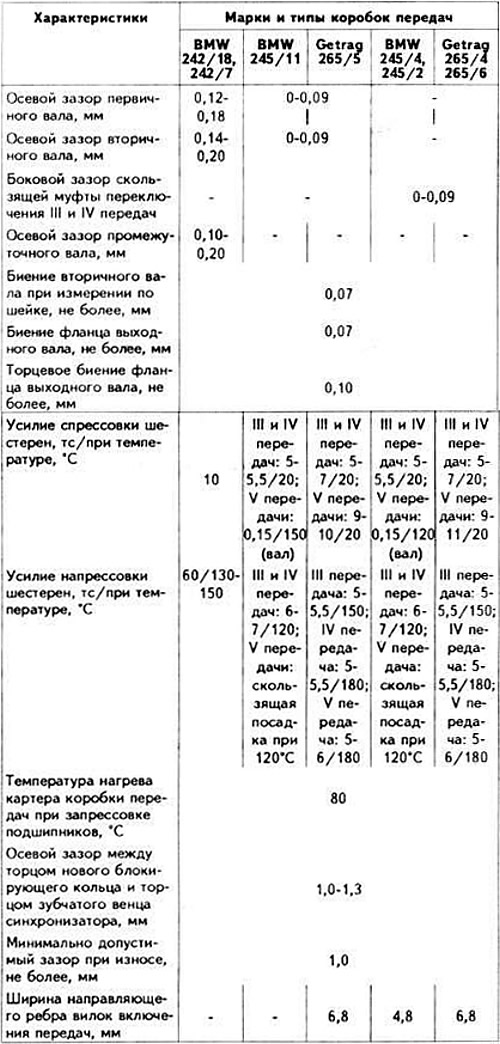

Характеристики коробок передач

С 1982 модельного года на автомобили BMW 5-й серии устанавливались коробки передач следующих марок и типов:

• «518»: BMW 242/8; 245/4;
• «520»: BMW 242/7; 245/11; 245/2;
• «525i»: Getrag 262/9; 265/5; 265/6;
• «528i»: Getrag 265/5; 265/6.

Моменты затяжки основных резьбовых соединений, кгс·м

• Болт крепления картера коробки передач к блоку двигателя: М8: 2,2-2,4; М10: 4,7-5,1.
• Болт крепления коробки передач к картеру сцепления: М12: 7,2-8,0.
• Пробка сливного отверстия: 4,0-6,0.
• Гайка болта крепления задней крышки к картеру коробки передач: 2,5.
• Гайка крепления фланца выходного вала: ставится на клей типа Loctite «Frenetanch».
• Гайка крепления сайлент-блока к поперечине: М10: 4,3-4,8.
• Болт крепления сайлент-блока к картеру коробки передач: М10: 4,3-4,8.
• Болт крепления поперечины к полу кузова: М8: 2,2-2,4.
• Болт крепления опоры кронштейна подвески к картеру коробки передач: М8: 2,2-2,4.
