Снятие коробки передач

            0

Отсоедините провода от клемм аккумуляторной батареи и, действуя из моторного отсека, отверните болты крепления картера коробки передач к блоку двигателя.

Снимите с коробки передач поперечину крепления приемной трубы глушителей.

Отсоедините приемную трубу глушителей от выпускного коллектора.

Отсоедините карданный вал от фланца вторичного вала коробки передач, при этом эластичная муфта остается на конце карданного вала.

Снимите поперечину крепления промежуточной опоры карданного вала, снимите передний карданный вал.

Отсоедините от коробки передач гибкий вал привода спидометра и провод от выключателя света заднею хода.

Выньте пучок проводов из скобы крепления и отверните болты крепления коробки передач к кронштейну подвески.

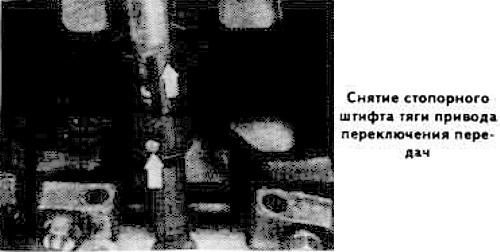

С тяги привода переключения передач снимите хомут крепления и выбейте кверху цилиндрический штифт.



Снимите хомут крепления трубопровода рабочего цилиндра гидропривода сцепления. Снимите стопорное кольцо, выньте хомут крепления защитной втулки и выньте рабочий цилиндр сцепления, смещая его вперед.

Отверните болты крепления передней опоры коробки передач и снимите нижнюю крышку картера сцепления.

Отверните болты крепления задней поперечины крепления коробки передач к кронштейнам пола кузова.

Поверните рулевое колесо до отказа влево и отверните нижние болты крепления картера коробки передач к блоку двигателя.

Подайте коробку передач назад и снимите ее.
