Снятие и установка передних тормозных дисков и тормозных суппортов (BMW 5 Series E34)

Снятие

Отпустить колесные болты.

Снять декоративный колпак. Отметить краской положение колесных дисков на ступицах колес. Благодаря этому впоследствии отбалансированное колесо устанавливается в то же положение.

Поднять переднюю часть автомобиля и снять колесо.

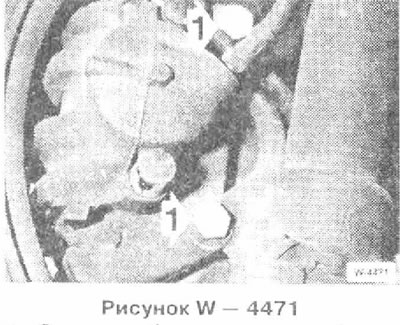

Отвернуть болты кропления 1 тормозного суппорта и снять тормозной суппорт с тормозного диска.

Подвесить тормозной суппорт на проволоке, так чтобы тормозной шланг и провод датчика износа не натягивались и не перекручивались.

Внимание: Тормозной шланг не отворачивать. так как иначе придется удалять воздух из тормозной системы.

Если требуется полное снятие тормозного суппорта, предварительно следует отвернуть тормозной шланг. В других случаях тормозной шланг может не отворачиваться.

Внимание: Вытекающую тормозную жидкость собирать в бутылку, предназначенную исключительно для тормозной жидкости. Можно также отсосать тормозную жидкость из расширительного бачка.

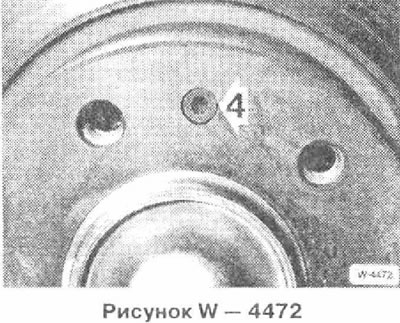

Вывернуть болт 4 стержневым ключом 5 мм.

Снять тормозной диск.

Установка

Для обеспечения равномерного торможения С обеих сторон поверхности обоих дисков должны быть одинаковы по чистоте поверхности и обработке. Поэтому производить одновременную замену или обработку обоих дисков.

На станции обслуживания может быть произведена проверка биения дисков Максимальное боковое биение (в установленном положении): 0,2 мм.

Измерить толщину диска.

Если имеется, удалить ржавчину с фланца тормозного диска и с ступицы переднего колеса.

Удалить нитрорастворителем лак с поверхности нового диска.

Надеть тормозной диск на ступицу колеса и закрепить болтом. Предварительно провернуть тормозной диск, чтобы совпали отверстия под болт.

Слегка смазать моторным маслом резьбу и поверхности прилегания крепежных болтов.

Поставить тормозной суппорт с вставленными тормозными колодками. При этом тормозной шланг не натягивать и не перекручивать. Проверить свободу перемещения тормозного шланга при повороте рулевого колеса от упора до упора.



Закрепить тормозной суппорте моментом затяжки болтов 115 нм.

Внимание: Если тормозной шланг отворачивался, необходимо произвести удаление воздуха из тормозной системы.

Поставить колесо с соблюдением сделанной маркировки положения диска на ступице, Опустить автомобиль и перекрестно затянуть колесные болты моментом 110 нм.

Внимание: На стоящем автомобиле несколько раз нажать на педаль тормоза до появления ощутимого сопротивления.

Проверить уровень тормозной жидкости в расширительном бачке, при необходимости долить жидкость до отметки МАХ.
