Датчик положения правого впускного распределительного вала расположен в передней части головки блока цилиндров рядом с трубкой маслоизмерительного щупа, его замену необходимо проводить в следующем порядке.
Считать информацию о неисправностях из памяти ЗУ ЭБУ-КСУД системы «DME», выключить зажигание, снять трубопровод подвода воздуха.

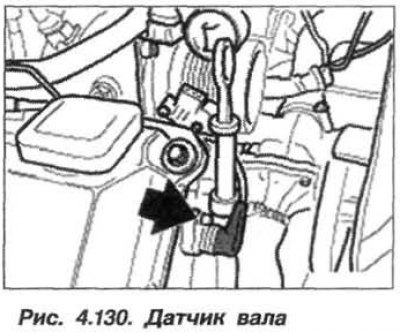

Отсоединить ШС датчика от правой монтажной планки, вывернуть болт (стрелка, рис. 4.130) крепления датчика на головке блока цилиндров и вынуть датчик.
Проверить уплотнительное кольцо на отсутствие возможных повреждений, в случае необходимости заменить его. Для облегчения скольжения смазать уплотнительное кольцо техническим вазелином.
По окончанию замены датчика положения распределительного вала необходимо считать информацию о неисправностях из памяти ЗУ ЭБУ-КСУД системы «DME», устранить неисправности и стереть информацию из памяти ЗУ.
