Înlocuirea suporturilor de montare a motorului (BMW X5 E53)

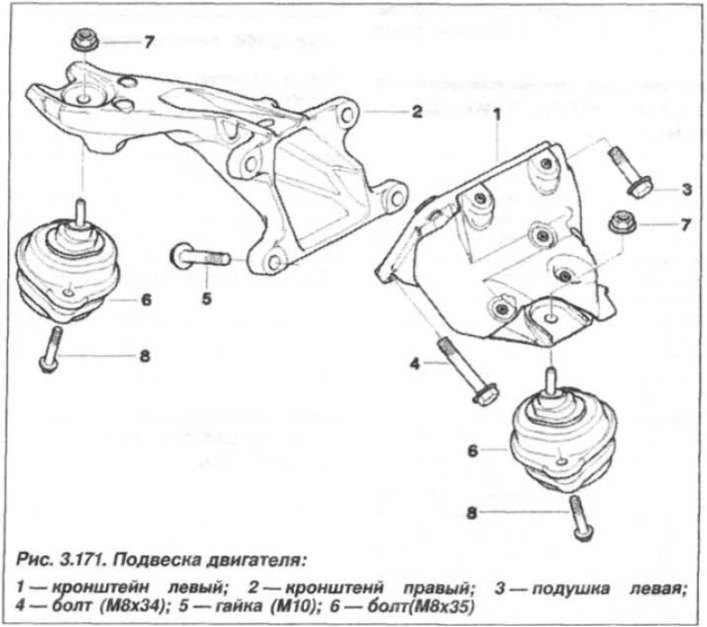

Înlocuirea suportului (2) al suportului drept al motorului trebuie efectuată în următoarea ordine. Scoateți panoul auxiliar de protecție a motorului și fixați motorul în poziția de montare. Scoateți placa de rigidizare și coborâți grinda axei față. Deconectați jumperul de conectare la masă de la suportul motorului (2). Lucrând de sus, deșurubați piulițele (7) ambelor perne de montare a motorului (6).



Ridicați motorul utilizând unealta "00.0.200" și deconectați perna suportului motorului (6) de la grinda axei față. Marcați șuruburile (4, 5), deșurubați-le și scoateți suportul de susținere a motorului (2).

La instalarea suportului (2):

• strângeți șuruburile (8) care fixează suporturile motorului de grinda axei față la un cuplu de 19 Nm (1,9 kgf·m),
• strângeți șuruburile (5, M8) care fixează suportul de sprijin de motor la un cuplu de 38 Nm (3,8 kgf·m),
• strângeți piulița (7, M10) de pe perna de montare la un cuplu de 56 Nm (5,6 kgf·m).

Atenţie! Perna de susținere a motorului din dreapta are un număr par, iar cea din stânga are un număr impar.

Înlocuirea suportului (1) al suportului motor din stânga trebuie efectuată într-o ordine similară.
