Детальные технические характеристики

            0

Передняя подвеска независимая типа «качающаяся свеча», с гидравлическими амортизационными стойками, установленными с наклоном к задней части автомобиля, с винтовыми расцентрированными цилиндрическими пружинами, нижними поперечными рычагами, составляющими единое целое с реактивными штангами, и стабилизатором поперечной устойчивости.

На телескопической стойке установлены: витая цилиндрическая пружина, резиновый буфер сжатия и верхняя опора стойки. Верхняя опора крепится к стойке брызговика кузова. Стойка опирается на шаровой шарнир рычага подвески.

Стабилизатор поперечной устойчивости представляет собой штангу, колена которой через резинометаллические шарниры соединены с поперечными рычагами подвески. Средняя часть штанги крепится к кузову кронштейнами с резиновыми подушками.

Ход колеса вверх, мм:
  • автомобили с 4-цилиндроными двигателями: 83;
  • автомобили с 6-цилиндровыми двигателями: 100.

Ход колеса вниз, мм:
  • автомобили с 4-цилиндровыми двигателями: 109;
  • автомобили с 6-цилиндровыми двигателями: 110.


Буфер хода сжатия



Длина, мм:
  • все модели, кроме «323i» 95±1.
  • «323i«: 85±1.

Наружный диаметр, мм 60±1.

Амортизаторы



Гидравлические телескопические амортизаторы двухстороннего типа со сменным цилиндром.

Марка амортизаторов:
  • автомобили с 4-цилиндровыми двигателями: Fichtel, Sachs или Boge;
  • автомобили с 6-цилиндровыми двигателями: Boge.

Буквенный индекс на шестиграннике амортизатора:
  • автомобили с 4-цилимдроаыми двигателями: «а» или «с» (Fichtel и Sachs) или «d» (Boge);
  • автомобили с 6-цилиндровыми двигателями:
  • «320»: «f»;
  • «323i»: «е».

Длина амортизатора с выдвинутым штоком, мм, не более: 660±3.


Длина амортизатора с вдвинутым штоком при запасе хода штока 5 мм, не менее: 480,0—472,5.

Объем моторного масла, заключенного между корпусом стойки и цилиндром амортизатора, см3: 3.

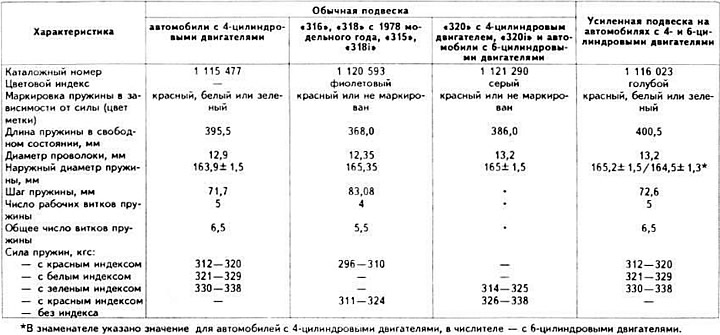

Характеристики пружин передней подвески

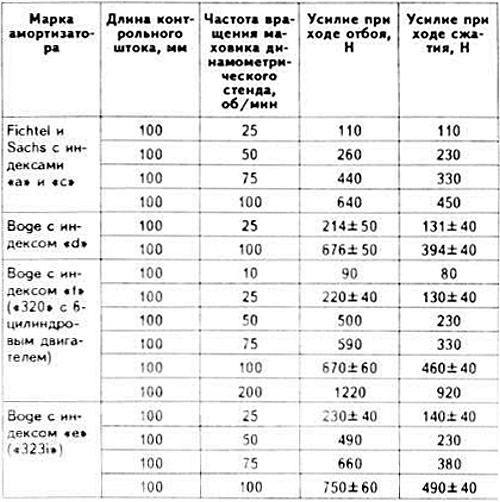

Данные для проверки амортизаторов





Стабилизатор поперечной устойчивости



Диаметр штанги стабилизатора, мм:
  • автомобили с 4-цилиндровыми двигателями, кроме «320i» и «318i»: 22;
  • автомобили с 6-цилиндровыми двигателями и «320i» и «318i»: 23;
  • автомобили с усиленной подвеской: 23.

Передняя ось



Углы установки передних колес
Для автомобиля с полным топливным баком под нагрузкой, которая распределяется по 68 кгс на передних сиденьях плюс 68 кгс на заднем сиденье плюс 21 кгс груза в багажном отделении, углы установки колес должны иметь следующие значения:


  • развал — 0°±30’ (для справки)
  • схождение — 1,5±0,5мм

Угол наклона оси поворота:
  • продольный — 8°20'±30’ (для справки)
  • поперечный — 10°54’±30’

Расстояние между нижним краем надколесного кожуха и закраиной обода колеса, мм:
  • под нагрузкой (см. выше): 542±8,
  • без нагрузки: 580±10.

Ступицы передних колес



Ступица колеса вращается в двух роликовых конических подшипниках.

Осевой зазор в подшипниках ступицы, мм: >0—0,05.

Допустимое торцевое биение ступицы со стороны установки тормозного диска (неплоскостность в зоне гнезда подшипника), мм, не более: 0,05.

Количество смазки (типа Shell Retinax А), закладываемой:
  • в подшипники: 50;
  • в колпак ступицы: 20.

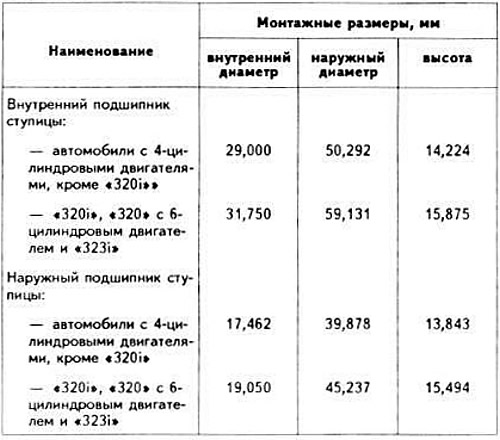

Подшипники качения





Моменты затяжки основных резьбовых соединений, кгс·м


  • Гайка крепления штока телескопической стойки к верхней опоре: 7,8—8,6.
  • Гайка крепления верхней опоры к кузову: 2,2—2,4.
  • Гайка корпуса стойки: 12,0—14,0.
  • Гайка крепления шаровых пальцев к поперечине передней подвески: 6,0—7.0.
  • Болт и гайка крепления рычага подвески к поперечине передней подвески: 8,1—9,0.
  • Гайка крепления поперечины передней подвески к кронштейну подвески двигателя: 4,3—4,8.
  • Болт крепления тормозного диска к ступице колеса: 1-й вариант исполнения: 6,0—6,7; 2-й вариант исполнения (болты с цилиндрической головкой 110): 0,4 —0,5.
  • Гайка крепления рулевой тяги к поворотному кулаку: 3,5—4,0.
  • Болт крепления колеса: 8,1±9,0.
