Соединение и разъединение быстроразъемной муфты

Шланги и присоединения охлаждающей жидкости соединяются быстроразъемными муфтами. Соединение/разъединение быстроразъемной муфты описано на примере муфты верхних шлангов радиатора.

Открывание

1. Слейте охлаждающую жидкость в емкость, обратитесь к Разделу Замена охлаждающей жидкости.

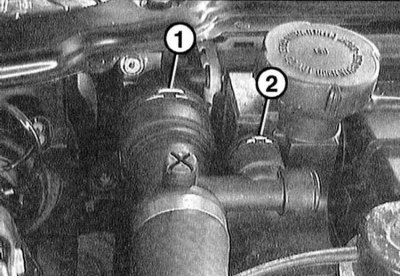

2. Выньте наверх отверткой проволочные фиксаторы -1- и -2-.

3. Разъедините муфту.

Соединение

4. Проверьте уплотнительные кольца в соединениях быстроразъемных муфт. При наличии повреждений замените.

5. Вдавите перед установкой проволочные фиксаторы на муфте.

6. Соедините муфту. При этом фиксаторы должны отчетливо зафиксироваться.

7. Заполните систему охлаждающей жидкостью и удалите из системы воздух, обратитесь к Разделу Замена охлаждающей жидкости.
