Снятие и установка насоса охлаждающей жидкости (BMW 3 Series E46)

Насос охлаждающей жидкости приводится в движение клиновым ремнем. 320i, 323i, 328i с кондиционером: Спереди на валу насоса охлаждающей жидкости установлен вентилятор.

Модели 316i, 318i, 320i, 323i, 328i

Снятие

1. Слейте охлаждающая жидкость, обратитесь к Разделу Замена охлаждающей жидкости.

2. Снимите клиновой ремень, обратитесь к Разделу Снятие, установка и натяжение клинового ремня.

3. Отверните болты крепления шкива. При этом удерживайте шкив от вращения. Снимите шкив со ступицы.



4. Выверните 4 болта крепления насоса охлаждающей жидкости.

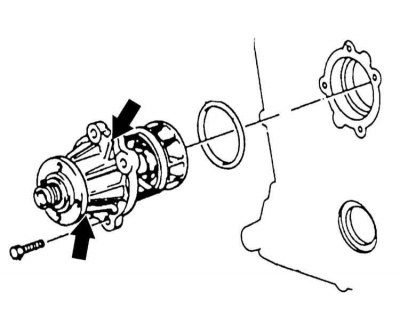

5. Вверните 2 винта М6 в резьбовое отверстие (стрелки на иллюстрации) и таким образом равномерно выньте насос охлаждающей жидкости из двигателя. Следите за тем, чтобы насос не перекашивался.

Установка

6. Очистите уплотнительные поверхности на двигателе.

7. Выверните съемные болты из насоса.

8. Замените уплотнительное кольцо насоса и смажьте новое кольцо перед установкой средством для скольжения.

9. Вставьте насос с новым уплотнением и равномерно закрепите его. Момент затяжки зависит от диаметра резьбы. Обратитесь к Спецификациям.

10. Закрепите шкив, затянув 4 болта моментом 15 Н·м.



11. Установите клиновой ремень, обратитесь к Разделу Снятие, установка и натяжение клинового ремня.

12. Заполните систему охлаждающей жидкостью, обратитесь к Разделу Замена охлаждающей жидкости.

13. Запустите и прогрейте двигатель. Проверьте герметичность системы охлаждения.

Модели 320d

Снятие

14. Слейте охлаждающую жидкость, обратитесь к Разделу Замена охлаждающей жидкости.

15. Снимите клиновой ремень, обратитесь к Разделу Снятие, установка и натяжение клинового ремня.

16. Отверните шланг охлаждающей жидкости сверху насоса у головки цилиндров и держателя.

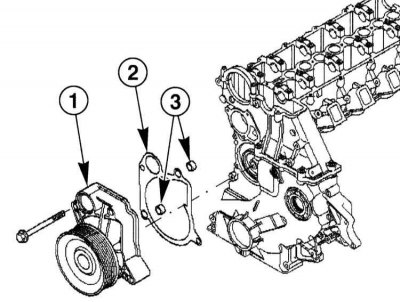

17. Отсоедините насос «1» и снимите вместе с уплотнительной прокладкой «2». При этом обратите внимание на положение обеих направляющих втулок «3».
