Снятие и установка вентилятора / кожуха вентилятора (BMW 3 Series E46)

Снятие

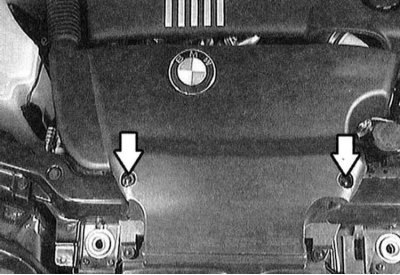

1. Снимите направляющую всасываемого воздуха, для чего снимите небольшой отверткой зажим (стрелки на иллюстрации).

320i

2. Снимите всасывающий трубопровод у клапана AGR (системы рециркуляции отработавших газов), для чего раскройте хомут, обратитесь к Разделу Снятие и установка впускного трубопровода.

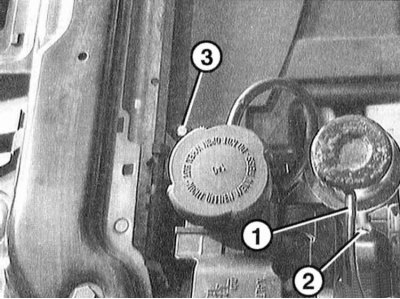

3. Дизельный двигатель имеет жалюзи радиатора с пневмоприводом, расположенные позади вентилятора. Отсоедините вакуумный шланг «1» от вакуумной коробки. Снимите тягу привода с жалюзи, для чего снимите сбоку фиксатор «2».

4. Выньте небольшой отверткой заклепку «3».

5. Модели 320i, 323i, 328i с кондиционером: Снимите вентилятор с вязкостной муфтой, обратитесь к Разделу Снятие и установка вентилятора с вязкостной муфтой.

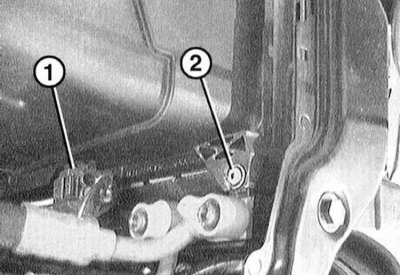

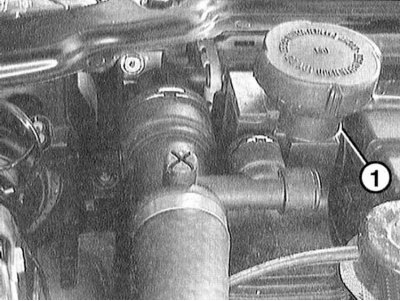

6. Расстыкуйте справа от радиатора разъем «1» электровентилятора.

7. Выверните винт «2».



8. Выньте заклепку в точке «1» слева. Заклепка на иллюстрации не показана.

9 Слегка надавите назад на кожух вентилятора в центре сверху и отсоедините направляющую планку. Выньте вместе кожух вентилятора и крыльчатку вверх.

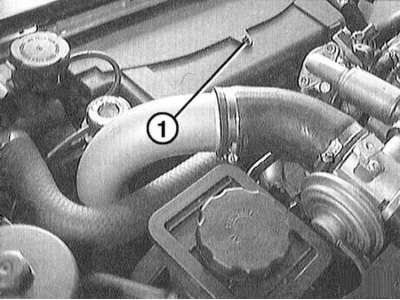

10. Модели 320d: Отверните винт крепления «1» и четыре другие винта крепления жалюзи вентилятора и снимите его с кожуха вентилятора.



11. При необходимости отверните три винта крепления кожуха вентилятора и снимите электродвигатель.

Установка

12. Закрепите электродвигатель вентилятора на кожухе тремя винтами.

13. Модели 320d: Закрепите винтами жалюзи вентилятора на кожухе.

14. Вставьте кожух вентилятора сверху так, чтобы обе нижние планки крепления вошли в проушины на вентиляторе.



15. Закрепите кожух вентилятора заклепкой слева на радиаторе. Поврежденные зажимы замените.



16. Вверните винт «2» справа у радиатора.

17. Состыкуйте разъем электровентилятора и зафиксируйте его.



18. Модели 320d: Соедините вакуумный шланг «1» с вакуумной коробкой. Соедините тягу привода с рычагом жалюзи радиатора и закрепите фиксатором «2». Вставьте заклепку «3».



19 Модели 320d: Соедините всасывающий шланг с клапаном AGR и закрепите хомутом.

20. Вставьте направляющую всасываемого воздуха, вставьте заклепку и закрепите штифтами.
