Замена воздушного фильтра (BMW 3 Series E46)

Двигатель M43TU

1. Воздухоочиститель расположен в переднем левом углу моторного отделения.

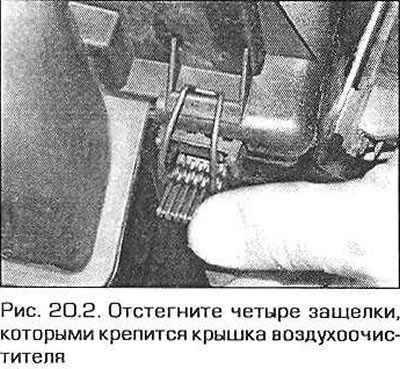

2. Отстегните четыре защелки и снимите крышку воздухоочистителя (рис. 20.2).

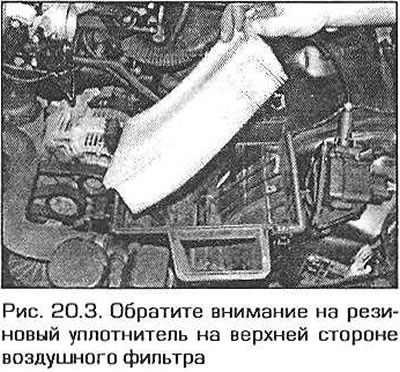

3. Извлеките из корпуса воздушный фильтр (рис. 20.3).



4. Протрите внутренние поверхности корпуса и крышки воздухоочистителя.

5. Вложите в корпус воздухоочистителя новый фильтр, накройте корпус крышкой и закрепите ее защелками.

Двигатель N42

6. Откройте капот. Снимите кожух входного воздуховода, для чего вытащите центральные штифты из фиксаторов и удалите фиксаторы кожуха.

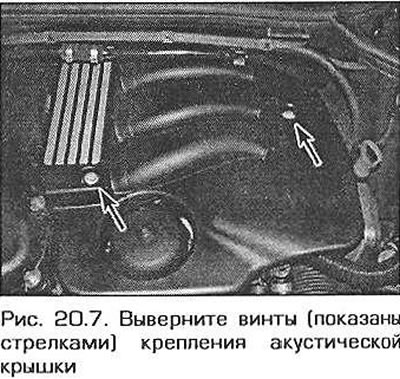

7. Снимите акустическую крышку, которая крепится двумя винтами (рис. 20.7).

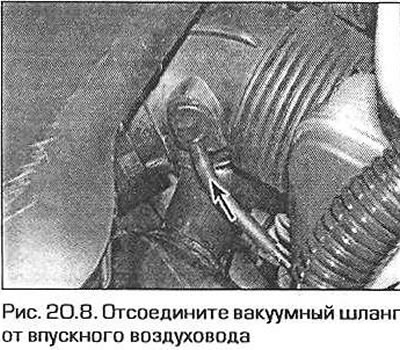

8. Отсоедините от впускного воздуховода вакуумный шланг (рис. 20.8), ослабьте хомут воздуховода, выверните два винта крепления воздухоочистителя и приподнимите воздухоочиститель примерно на 5 см. Отсоедините электрический разъем и вытащите воздухоочиститель из моторного отделения.





9. Ослабьте хомут, извлеките фиксатор и отсоедините впускной воздуховод от датчика расхода воздуха.

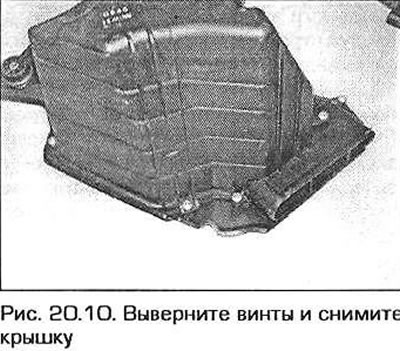

10. Переверните воздухоочиститель, выверните винты и снимите крышку (рис. 20.10).

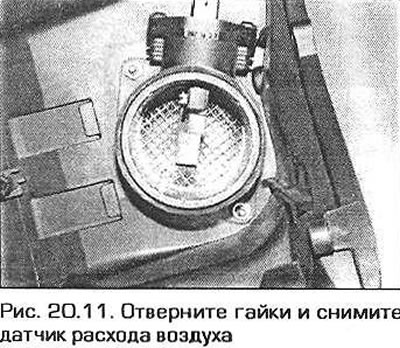

11. Отверните две гайки и снимите датчик расхода воздуха с воздухоочистителя (рис. 20.11).



12. Вытащите воздушный фильтр из корпуса воздухоочистителя.



13. Протрите внутреннюю поверхность воздухоочистителя.

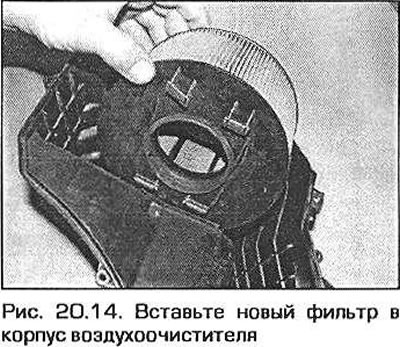

14. Вставьте новый фильтр в корпус воздухоочистителя (рис. 20.14).



15. В остальном сборка выполняется в последовательности, обратной разборке.

6-цилиндровый двигатель

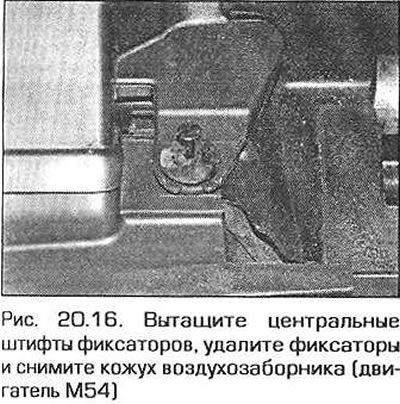

16. Воздухоочиститель расположен в переднем левом углу моторного отделения. На моделях с двигателем М54 снимите кожух воздухозаборника, для чего удалите фиксаторы, вытащив из них предварительно центральные штифты (рис. 20.16).

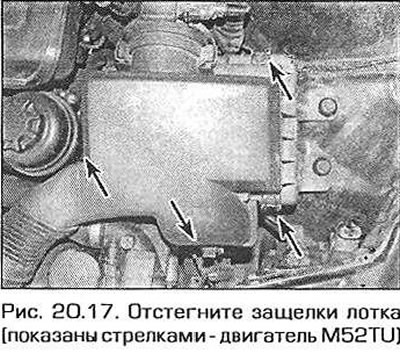

17. На всех моделях отстегните защелки лотка воздушного фильтра и снимите лоток с корпуса (рис. 20.17).

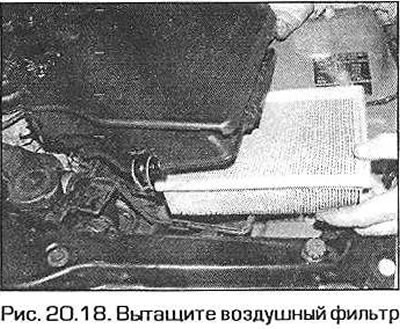

18. Вытащите воздушный фильтр (рис. 20.18).





19. Протрите изнутри корпус воздухоочистителя и лоток.

20. Вставьте на место новый фильтр, затем вставьте лоток в корпус воздухоочистителя, пока он не защелкнется.

21. Вставьте фиксаторы и установите на место кожух воздухозаборника.
